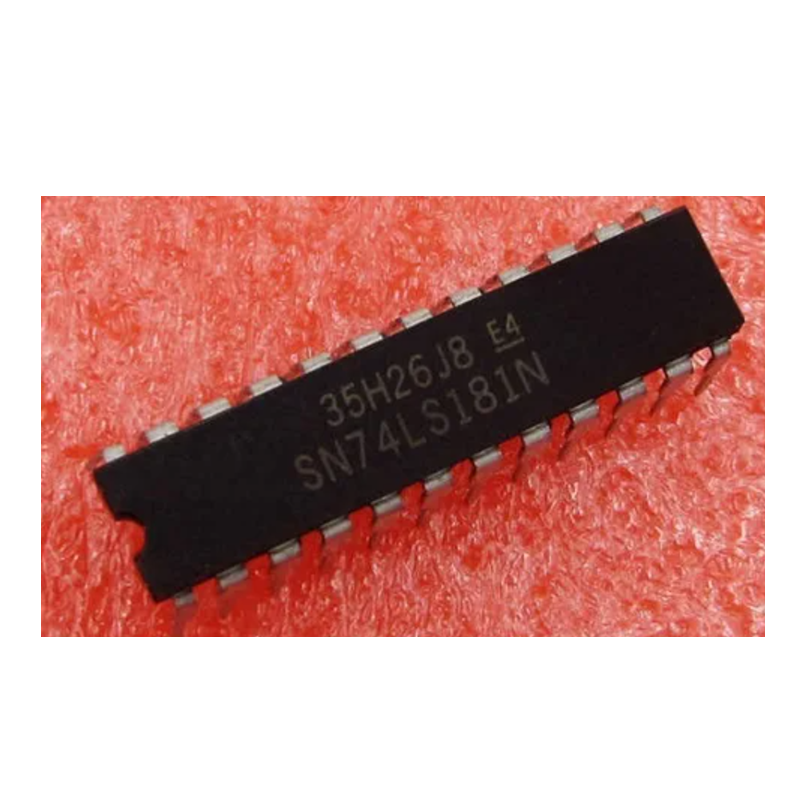

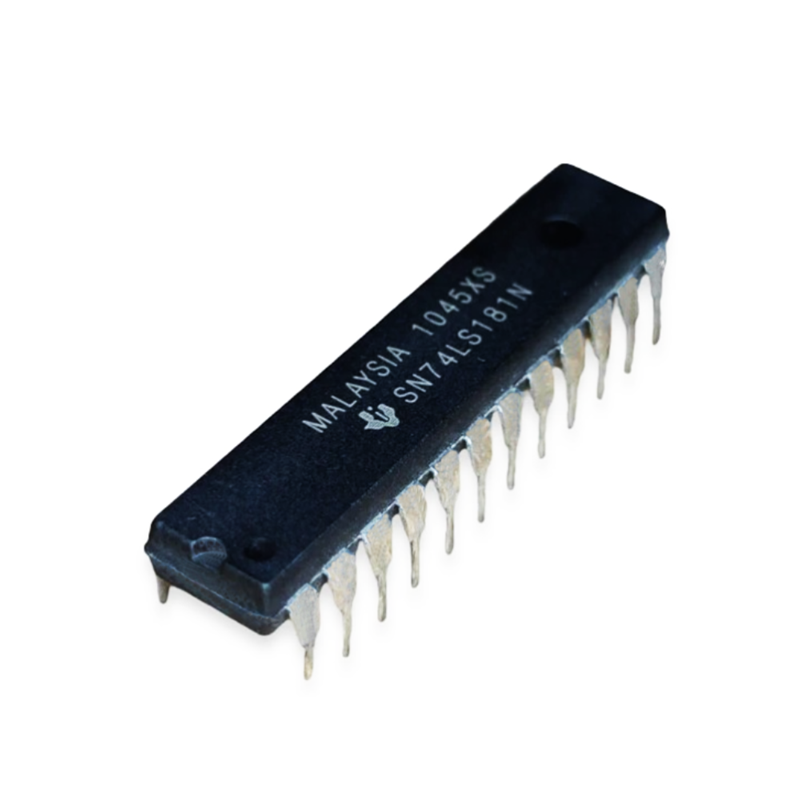

El 74LS181 es una unidad aritmética-lógica (ALU) de 4 bits en encapsulado DIP de 24 pines, capaz de ejecutar 16 operaciones lógicas y 16 operaciones aritméticas sobre dos variables de entrada. Entre sus funciones aritméticas destacan suma, resta, comparación y operaciones de acarreo, mientras que sus funciones lógicas incluyen AND, OR, XOR, NAND, NOR y NOT, lo que la convierte en un componente esencial para el desarrollo de procesadores y sistemas digitales educativos o de laboratorio.
Una de sus principales ventajas es que permite interconectar varias ALU para operar sobre palabras de mayor longitud, gracias a sus entradas y salidas de acarreo. Diseñada para operar a 5 V, es un dispositivo estándar de la familia TTL LS utilizado en prácticas académicas, simulaciones de CPUs y proyectos de lógica secuencial y combinacional.
Especificaciones técnicas
- Tipo: Unidad aritmética-lógica (ALU)
- Arquitectura: 4 bits
- Operaciones lógicas: 16 (AND, OR, XOR, NAND, NOR, NOT, etc.)
- Operaciones aritméticas: 16 (suma, resta, comparación, etc.)
- Función de acarreo: Sí (entradas y salidas para expansión)
- Voltaje de operación: 5 V DC

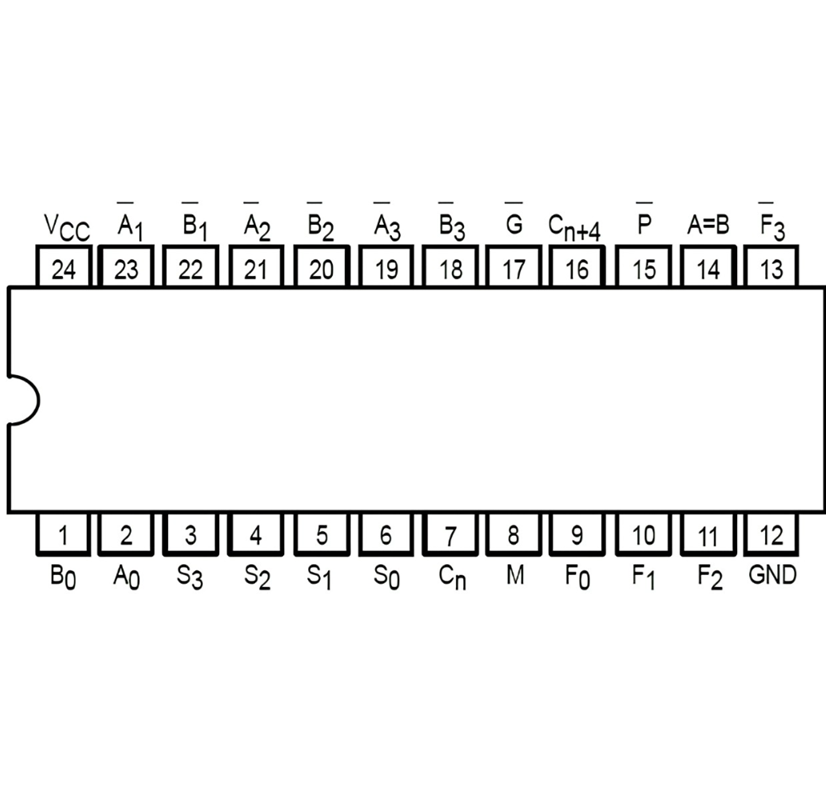

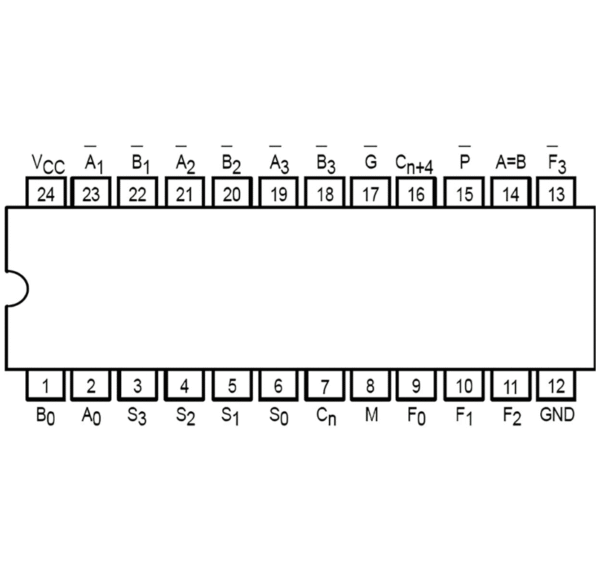

- Encapsulado: DIP-24
- Familia lógica: TTL LS
