El CD4073BE es un circuito integrado CMOS de la serie 4000B, que contiene cuatro compuertas lógicas AND de dos entradas cada una. Está diseñado para operar en un amplio rango de voltajes de alimentación, desde 3 V hasta 18 V, lo que lo hace compatible con sistemas digitales tanto de baja como de alta tensión.
Este dispositivo se caracteriza por su bajo consumo en reposo, con una corriente quiescente máxima de apenas 1 µA, y puede suministrar hasta 3.4 mA tanto en nivel alto como bajo de salida. Su tiempo de retardo de propagación máximo es de 90 ns bajo condiciones estándar de prueba (a 15 V y 50 pF de carga), adecuado para aplicaciones de lógica general donde la velocidad no es crítica.

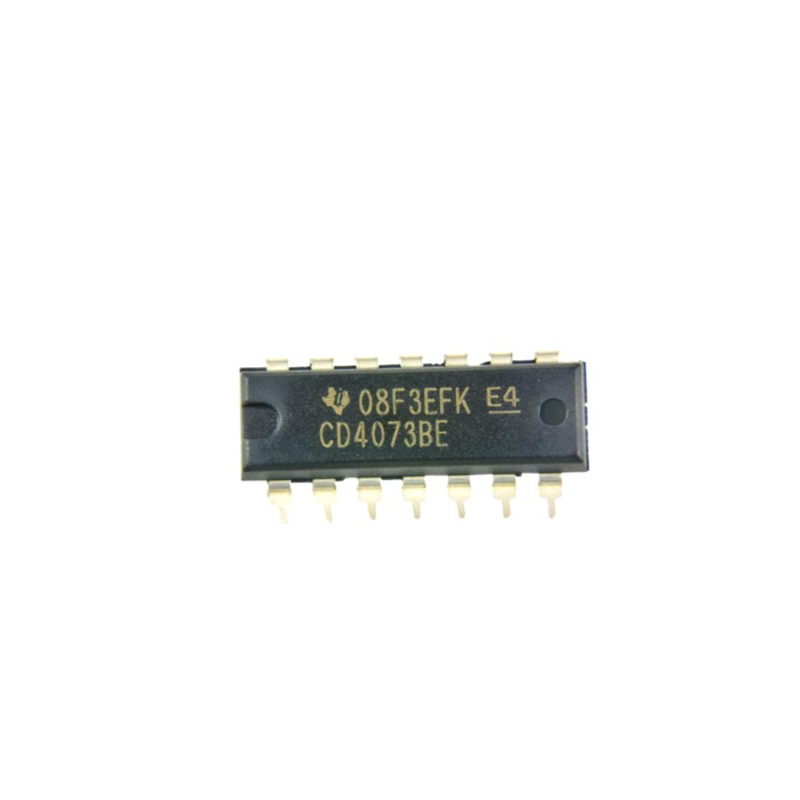

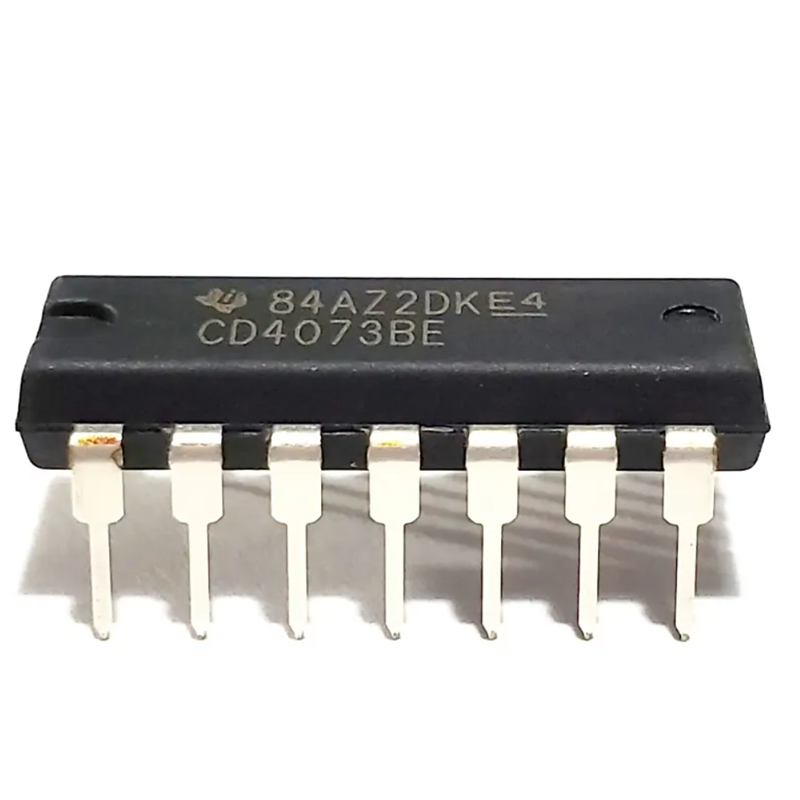

Está encapsulado en un paquete DIP de 14 pines (PDIP) para montaje por orificio pasante (THT), lo que facilita su uso en prototipos y placas universales. El rango de temperatura de funcionamiento de -55 °C a +125 °C permite su aplicación en ambientes industriales y de exigencia térmica.
Especificaciones técnicas
-
Serie: 4000B
-
Tipo de lógica: Compuerta AND (3 entradas por compuerta)
-
Número de circuitos: 3
-
Voltaje de alimentación: 3 V a 18 V
-
Corriente en reposo (máx): 1 µA
-
Corriente de salida (alto/bajo): 3.4 mA / 3.4 mA
-
Nivel lógico bajo de entrada: 1.5 V a 4 V
-
Nivel lógico alto de entrada: 3.5 V a 11 V
-
Retardo máximo de propagación: 90 ns (a 15 V, 50 pF)
-
Temperatura de operación: -55 °C a +125 °C
-
Encapsulado: 14 pines DIP (0.300”, 7.62 mm)
-
Tipo de montaje: Orificio pasante (THT)
- Estado del componente: Activo
