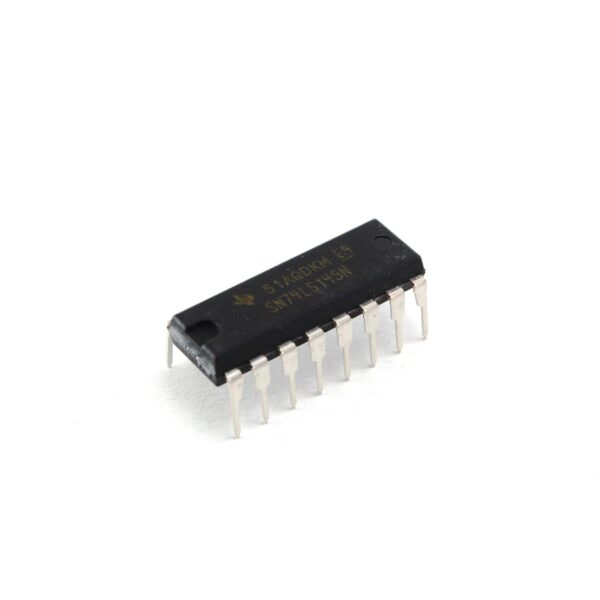

El 74ls145 es un decodificador/controlador de BCD a decimal. BCD significa decimal codificado en binario, lo que significa que acepta una entrada de 4 bits que representa un dígito decimal del 0 al 9. Este tipo de decodificador a veces se denomina decodificador 1 de 10, ya que activa una de las diez entradas.
Este chip tiene cuatro entradas y diez salidas. Según la entrada BCD, activa una de las diez salidas. Las salidas son de colector abierto, lo que permite controlar cargas mayores. Esto resulta útil para seleccionar una línea específica entre diez, como encender una luz que represente un número entre el 1 y el 10.
Es especialmente útil en aplicaciones como pantallas, donde es necesario convertir números binarios en números decimales legibles.
Cómo utilizar este chip
El 74HC145 viene en un encapsulado de 16 pines, y es necesario conectar sus pines de alimentación antes de usarlo. La mayoría de los circuitos integrados 7400 admiten un voltaje VCC de 5 V. Una diferencia entre las versiones HC y LS del chip es que el 74HC145 admite de 2 a 6 V, mientras que el 74LS145 solo admite 5 V.
