MÓDULO 5V TIRISTOR RELÉ ESTADO SÓLIDO MOC3021 BT138 220VAC

Name: MÓDULO 5V TIRISTOR RELÉ ESTADO SÓLIDO MOC3021 BT138 220VAC
SKU: MOD0279
Availability: InStock

MOD0279

$6.49

10 disponibles

* Por favor selecciona la Bodega para que se habilite el botón de Añadir al carrito

10 disponibles

Especificaciones.

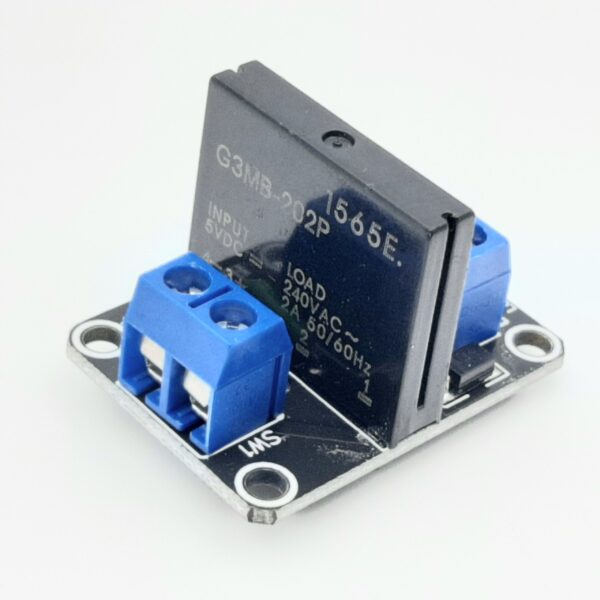

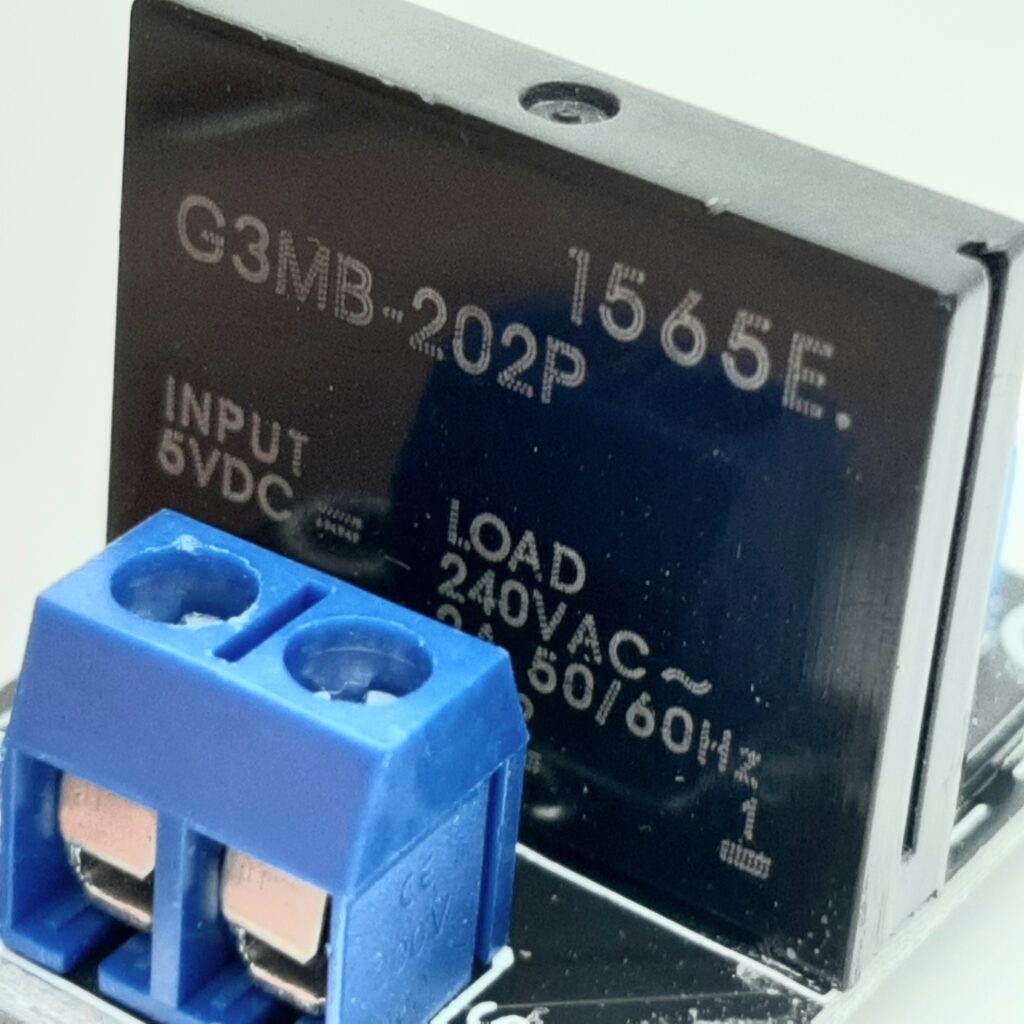

*Modelo SSR: OMRON G3MB-202P-DC5
*Voltaje de Alimentación: 5V DC
*Corriente de trabajo: 12.5 mA
*Voltaje de control: ON (0V-1.5V) OFF (2.5V-5V)
*Voltaje de la Carga: 240VAC máx.
*Corriente de la carga: 2A máx.
*Nº de Relays: 1
*Salida tipo Normalmente Abierto (NO)
*Tiempo de acción: 1 ms
*SSR con Cruce por Cero

Voltaje de la señal de activación:
*0 a 1.5VDC state low relay ON.
*2.5 a 5VDC state high relay OFF.

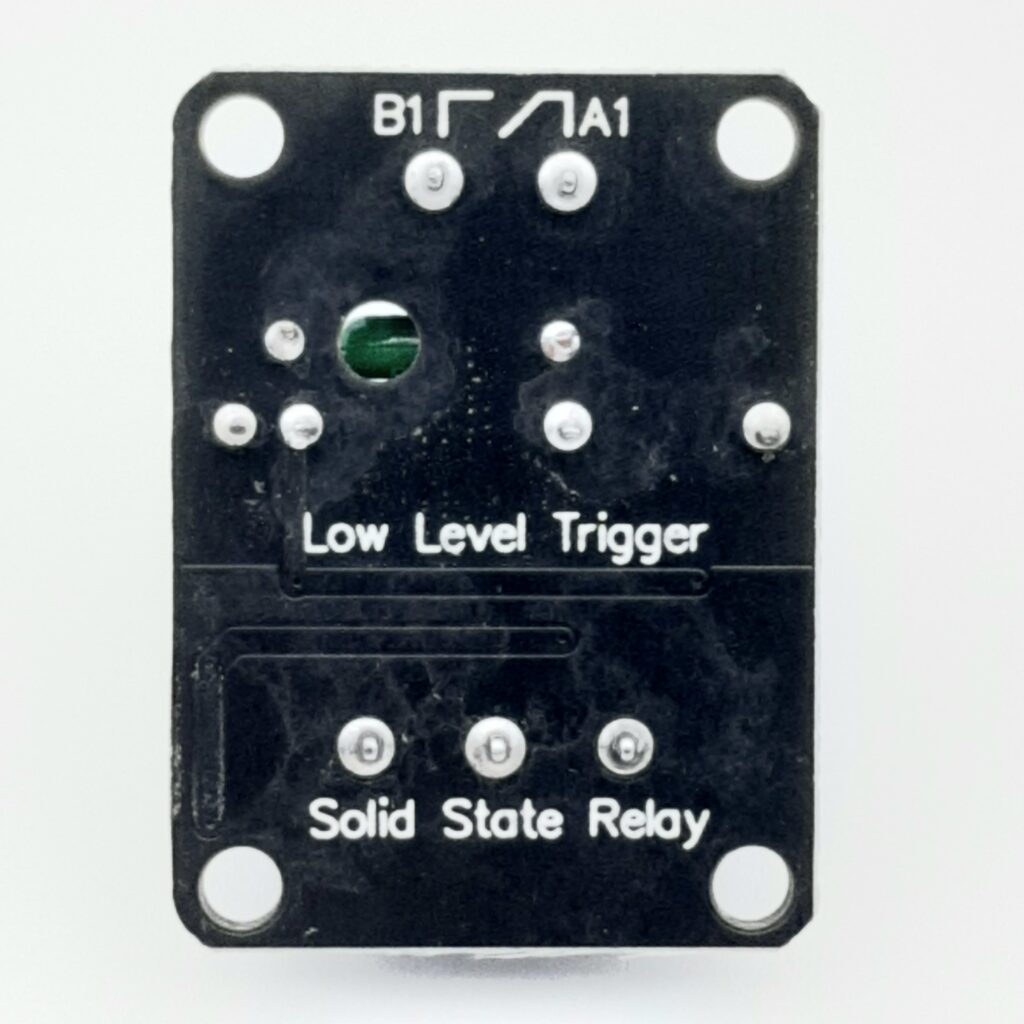

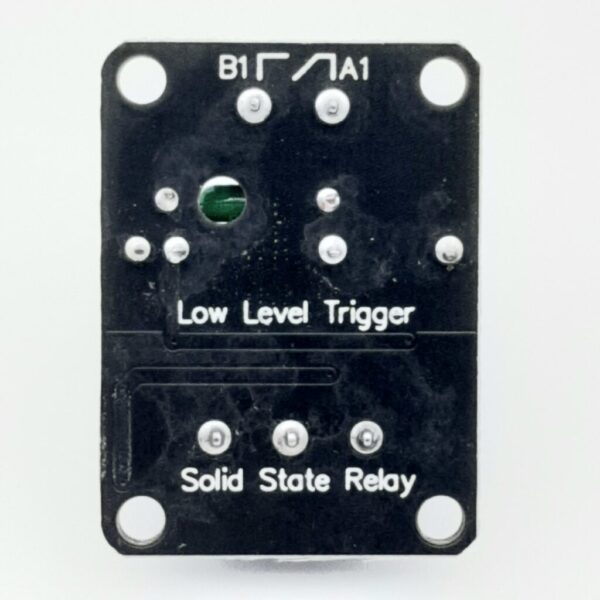

*LOW TRIGGER o Activa con pulso NEGATIVO.

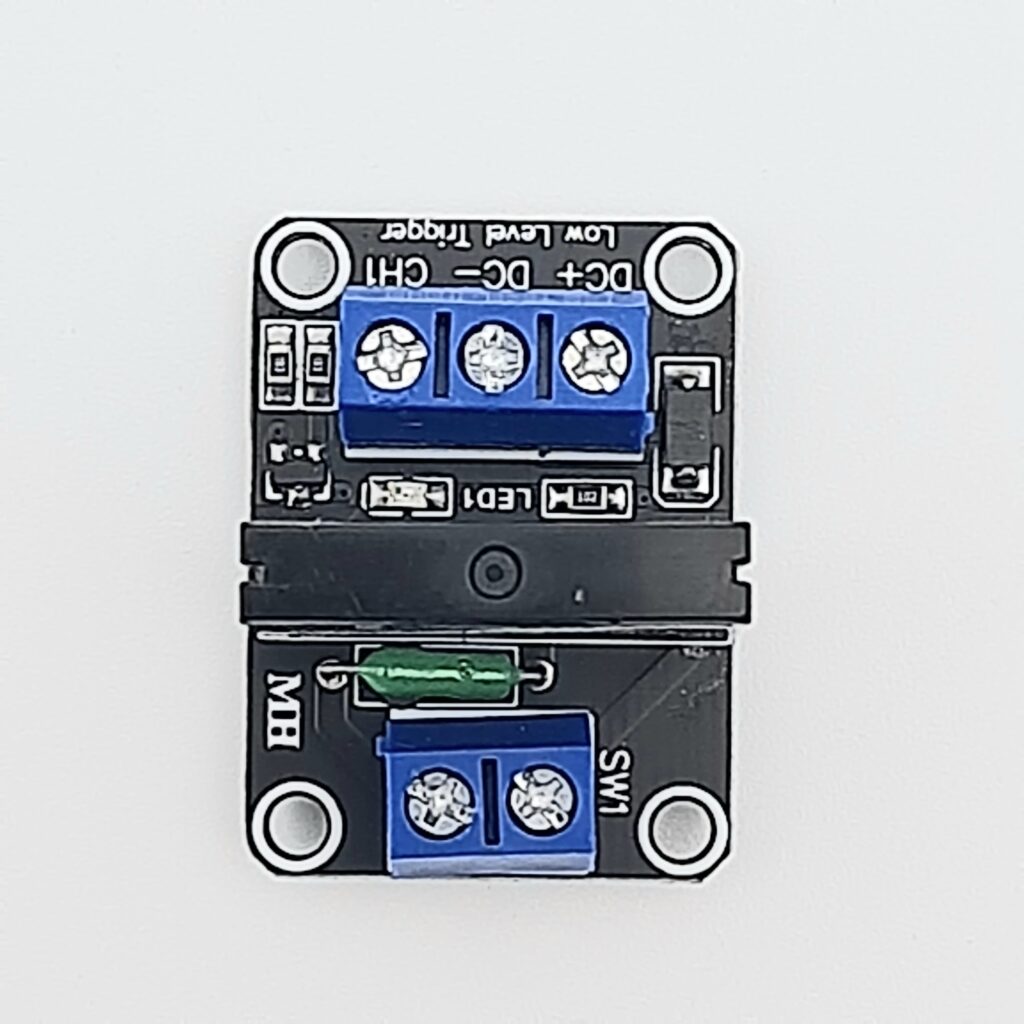

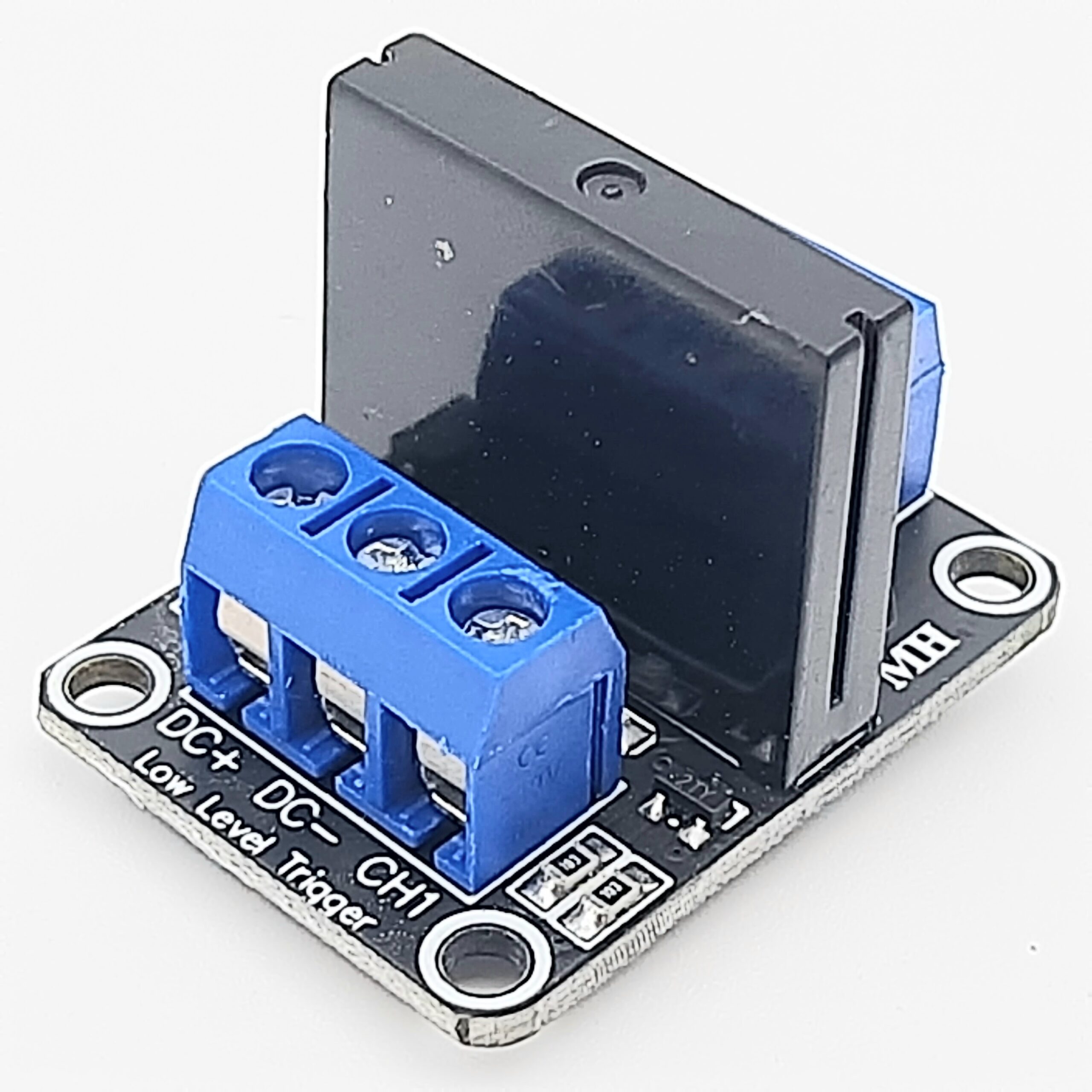

Configuración de conexiones de señal de entrada.

* DC +: fuente de alimentación positiva
* DC-: conecta al negativo
* CH: señal de activación.

Descripción

Los Relay de estado solido o SSR (Solid State Relay) son una evolución de los clásicos relay de tipo electromecánico.

El funcionamiento interno de un SSR es el siguiente: cuando se aplica un voltaje de control en la entrada del SSR, se activa un Led interno que ilumina y activa un fototransistor o fotodiodo, permitiendo el paso de corriente, que a su vez activa un Tiristor (Triac) que es el dispositivo que finalmente permite el paso de corriente en la carga.

El aislamiento óptico por optoacoplador (led + fototransistor) permite que el circuito de control (Arduino) esté aislado eléctricamente de la carga (aislamiento galvánico).
