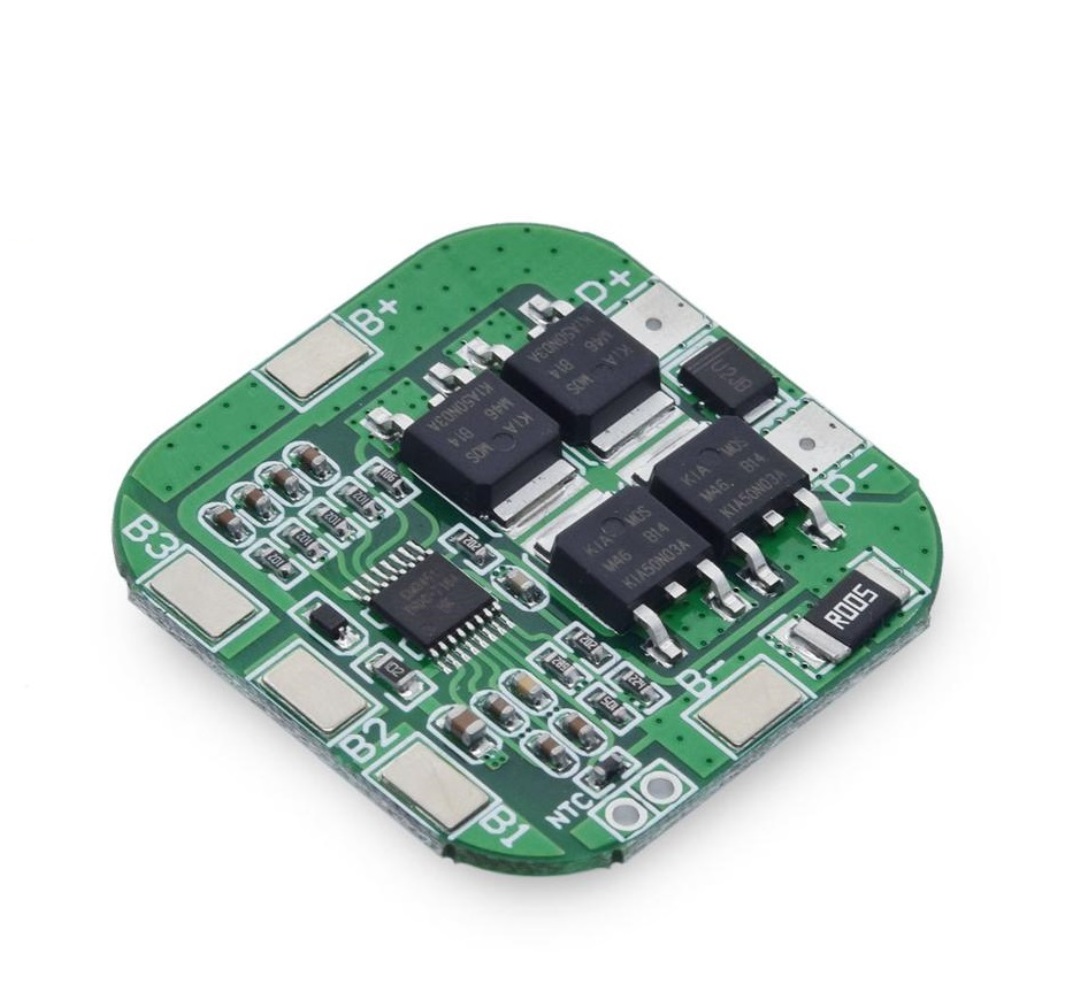

Placa de protección BMS para cargador de batería de litio 18650 4S 20A
Esta placa es una placa de protección de batería de litio o un sistema de gestión de batería que se utiliza para baterías de iones de litio de 3,7 V. La placa tiene forma cuadrada y es portátil, lo que facilita su almacenamiento y transporte. La placa ofrece protección contra sobrecarga y sobredescarga, además de protección contra cortocircuitos y sobrecorriente. También podemos utilizar esta placa para cargar baterías de iones de litio, siempre que sean recargables. Podemos combinar la celda eléctrica 4X18650 junto con este sistema BMS para crear un paquete de baterías con una tensión nominal de hasta 15 V CC. Se pueden conectar cuatro baterías 18650 simultáneamente al módulo HX-4S-BM20.

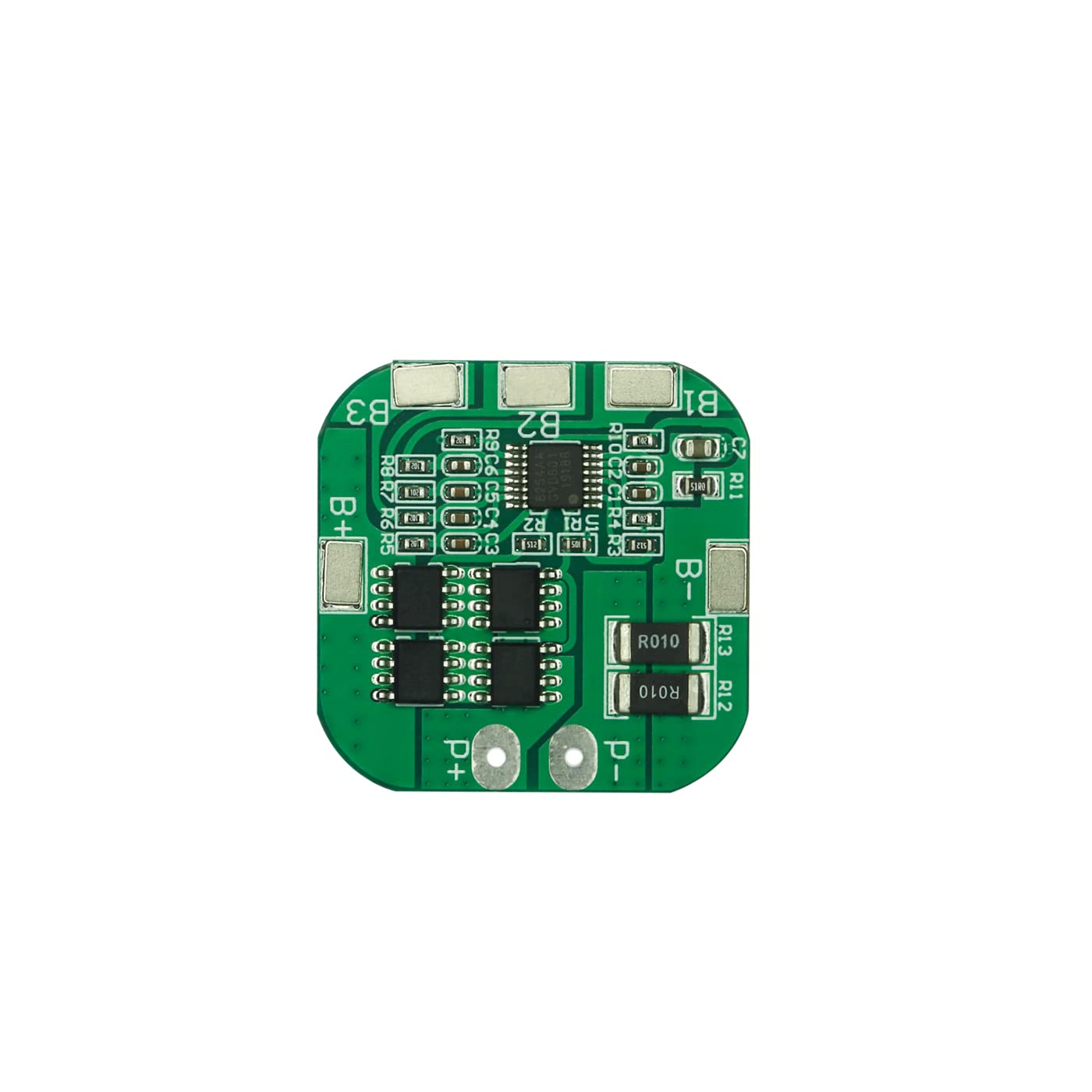

Instrucciones de soldadura BMS:
b+ conectado al positivo de la batería; b1 el punto de conexión entre la Batería 1 y la Batería 2 b2 conectar el punto entre la Batería 2 y la Batería 3 b3 conectar el punto entre la Batería 3 y la Batería 4 b- conectar al extremo negativo de la Batería p- + conexión positiva de carga/descarga; p- conexión carga/descarga negativa 4sLi-ion 18650, licoo2, limn2o4, li(NiCoMn)o2 baterías recargables 4s lipo baterías recargables.
Características/Especificaciones:
- Modelo HX: 4S-BM20
- Corriente máxima de trabajo: 15 A
- Corriente instantánea máxima: 20 A
- Rango de voltaje de sobrecarga: 4,25 ± 0,05 V
- Rango de voltaje de sobredescarga: 2,5 ± 0,05 V
- Corriente de reposo: <30 uA
- Rango de voltaje de carga: 16,8 V
- Voltaje de recuperación de sobredescarga: 2,5 V ± 0,05 V, tiempo de retardo de sobredescarga: 144 ms
- Corriente máxima de pico: 20 A, Corriente máxima de trabajo: 10 A, Corriente estática: menos de 8 uA
- Resistencia: menos de 4 mΩ; Batería 18650 serie 4 16,8 V 16 V 14,8 V 14,8 V (voltaje nominal de batería de iones de litio 18650 o de iones de litio) 16,8 V (voltaje de carga completa de batería de iones de litio) 14,4 V (voltaje nominal del paquete de batería de lipo)
- Protección contra cortocircuitos: protección y recuperación automática, protección contra sobredescarga: sí, protección contra sobrecorriente: sí
- Longitud: 36 mm
- Ancho: 36 mm
- Altura: 3 mm
- Peso: 5 g
El paquete incluye:
- 1 x 4S 20A Batería de litio 18650 Cargador PCB Placa de protección BMS
