MÓDULO INTERRUPTOR DE VIBRACIÓN KY-002
14 disponibles
* Por favor selecciona la Bodega para que se habilite el botón de Añadir al carrito
14 disponibles
Especificaciones.
* Cilindro sensor calibrado de fábrica
* El pin de salida estará a nivel bajo hasta que toque el muelle la pared del cilindro, pasando la salida a nivel alto
* No requiere componentes externos
* Rango de alimentación entre 3,0V y 12V
Descripción

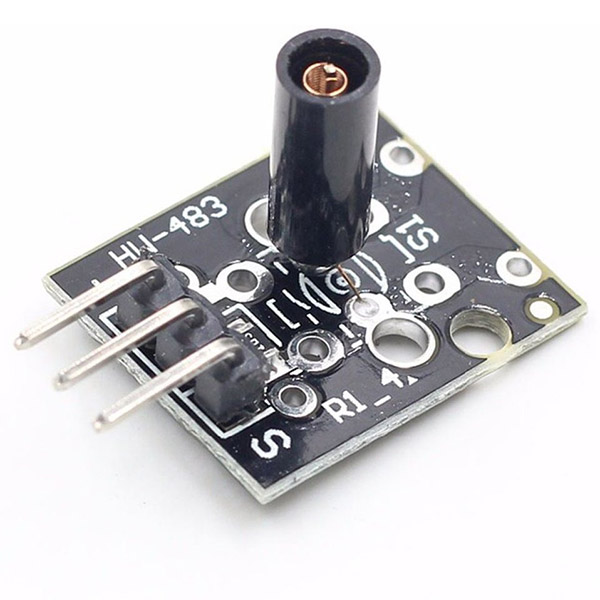

Esta placa sensora está basada en un pequeño cilindro con un muelle dentro, colocado de manera que no toque sus paredes.
Tendríamos a grandes rasgos una placa que:
– Sensible a los movimientos y vibraciones
– Alimentación a discrección, ya que no lleva nada de electrónica. Recomendamos entre 3V a 12V
PINEADO.
El pineado de esta placa es:
1 : Este pin es la salida del sensor. Está conectado a masa mediante una resistencia de 10KΩ incluida en la placa sensora que dará un nivel de salida bajo mientras no haya vibraciones ni movimiento en el sensor. Cuando tengamos el suficiente nivel de vibración este pin pasará a nivel alto. Este nivel alto será el mismo al que está alimentada la placa sensora por el pin 2.
2 : Este pin es la entrada positiva que alimenta la placa. Tiene que estar entre +3,0V y +12V. Recordar que el nivel de salida alto del pin 1 es igual al la tensión de alimentación que apliquemos a este pin. Por norma se alimentará a la misma tensión que el nivel alto que necesitemos. +5V en caso del Arduino Mega2560.
3 : Este pin es la entrada negativa que alimenta la placa.
