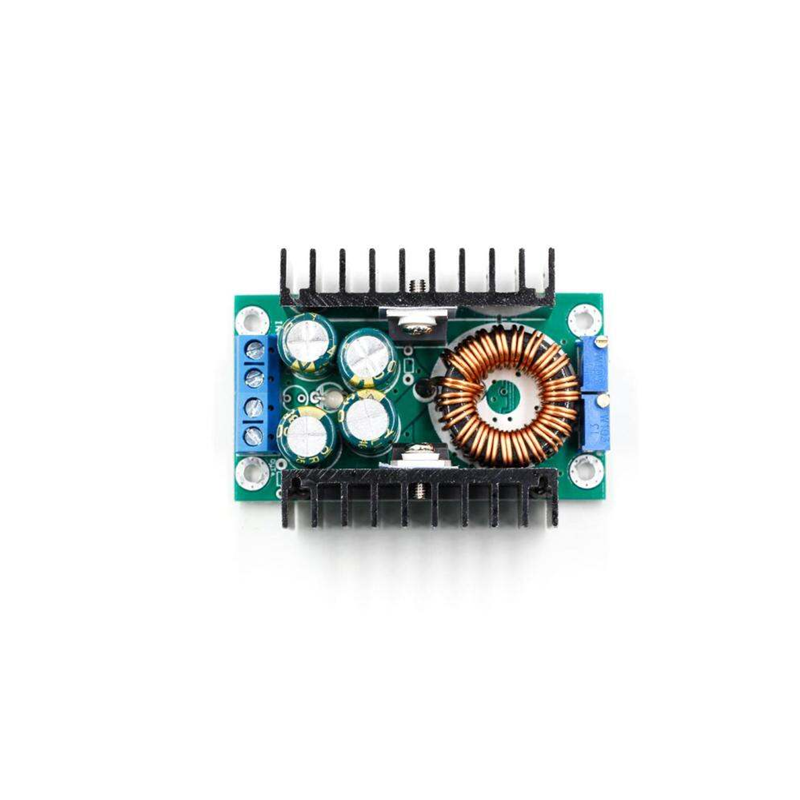

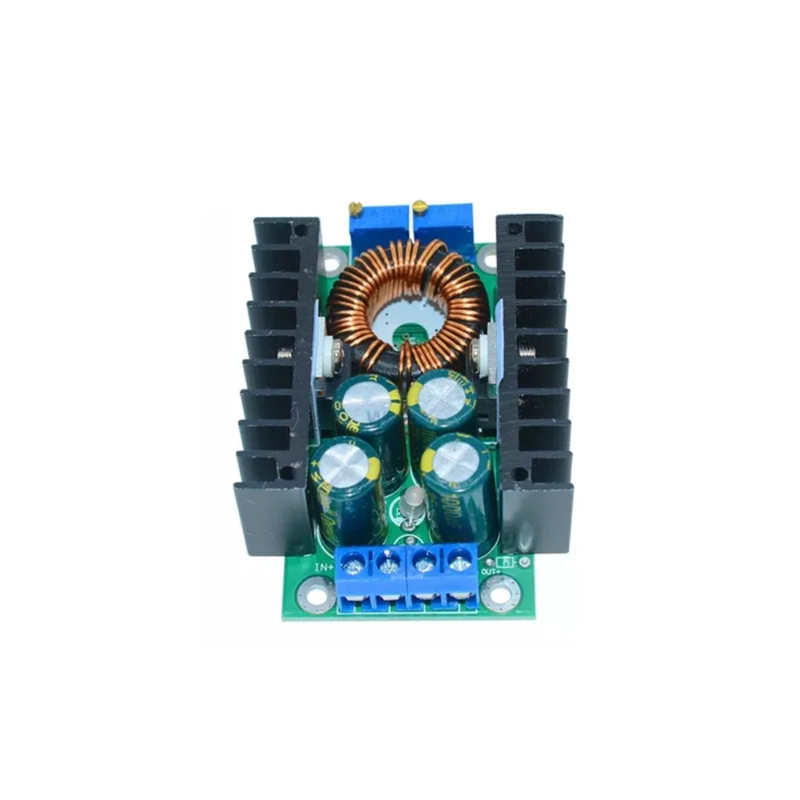

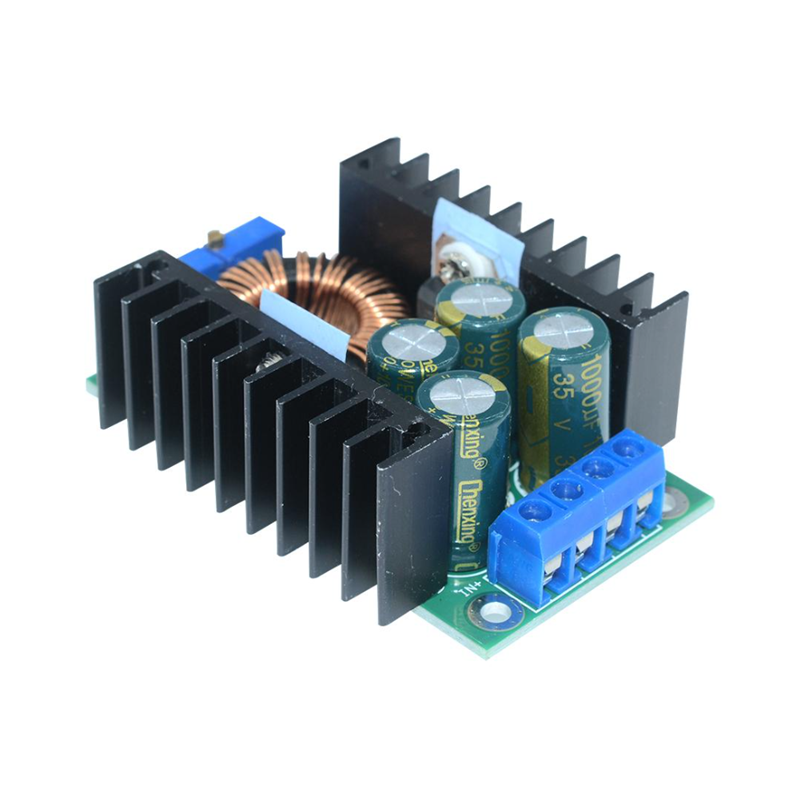

El XL4016 es un convertidor DC-DC reductor (Buck) de tipo conmutado, diseñado para proporcionar una regulación de voltaje eficiente y estable en aplicaciones de potencia media-alta. Este módulo destaca por su alta eficiencia de conversión (hasta 94%), excelente regulación de línea y carga, y un bajo nivel de rizado en la salida, lo que lo hace ideal para sistemas electrónicos sensibles.
Su diseño compacto minimiza el uso de componentes externos, facilitando su integración en fuentes de alimentación reguladas. El XL4016 permite convertir una tensión de entrada superior en un voltaje de salida ajustable, útil por ejemplo para derivar 5V, 3.3V o 1.8V a partir de una fuente de 12V. Para garantizar un funcionamiento óptimo, se requiere que el voltaje de entrada supere al de salida por al menos 1.25V. De no cumplirse esta condición, se compromete la eficiencia y la capacidad de regulación del sistema.
El convertidor puede manejar cargas de hasta 8 amperios, aunque se recomienda implementar disipación activa (ventilador) para corrientes superiores a 5A, a fin de evitar sobrecalentamientos y asegurar la estabilidad térmica del dispositivo.
Especificaciones Técnicas
| PARÁMETRO |
DETALLE / RANGO |
| Tipo de convertidor |
Buck (Step-Down) |
| Modelo del controlador |
XL4016 |
| Voltaje de entrada |
8V a 40V DC |
| Voltaje de salida |
1.25V a 36V DC (ajustable) |
| Corriente de salida máxima |
9A (ajustable) |
| Consumo en vacío |
25mA típico |
| Potencia de salida máxima |
300W |
| Eficiencia de conversión |
Hasta 94% |
| Frecuencia de conmutación |
180kHz (constante) |
| Regulación de carga (S(I)) |
≤ 1% |
| Regulación de voltaje (S(U)) |
≤ 1% |
| Rizado de salida |
≤ 2% (banda de 20MHz) |
| Tiempo de respuesta dinámica |
200µs (variación de 5%) |
| Diodo Schottky |
STPS2045CT |
| Protección por sobretemperatura |
Sí (desactiva la salida automáticamente) |
| Protección contra cortocircuito |
Sí (hasta 12A) |
| Limitación de corriente |
Sí |
| Protección por inversión de polaridad |
No |
| Dimensiones físicas |
65mm x 48mm x 24mm (Largo x Ancho x Alto) |
