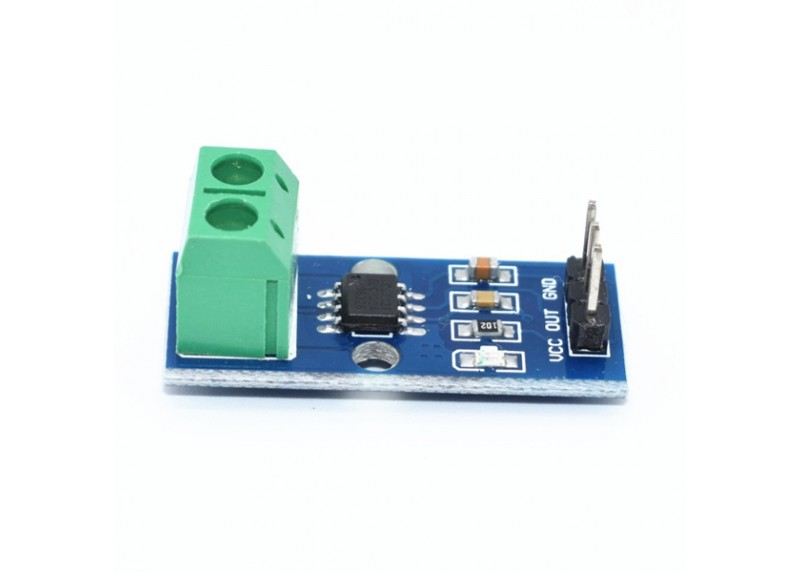

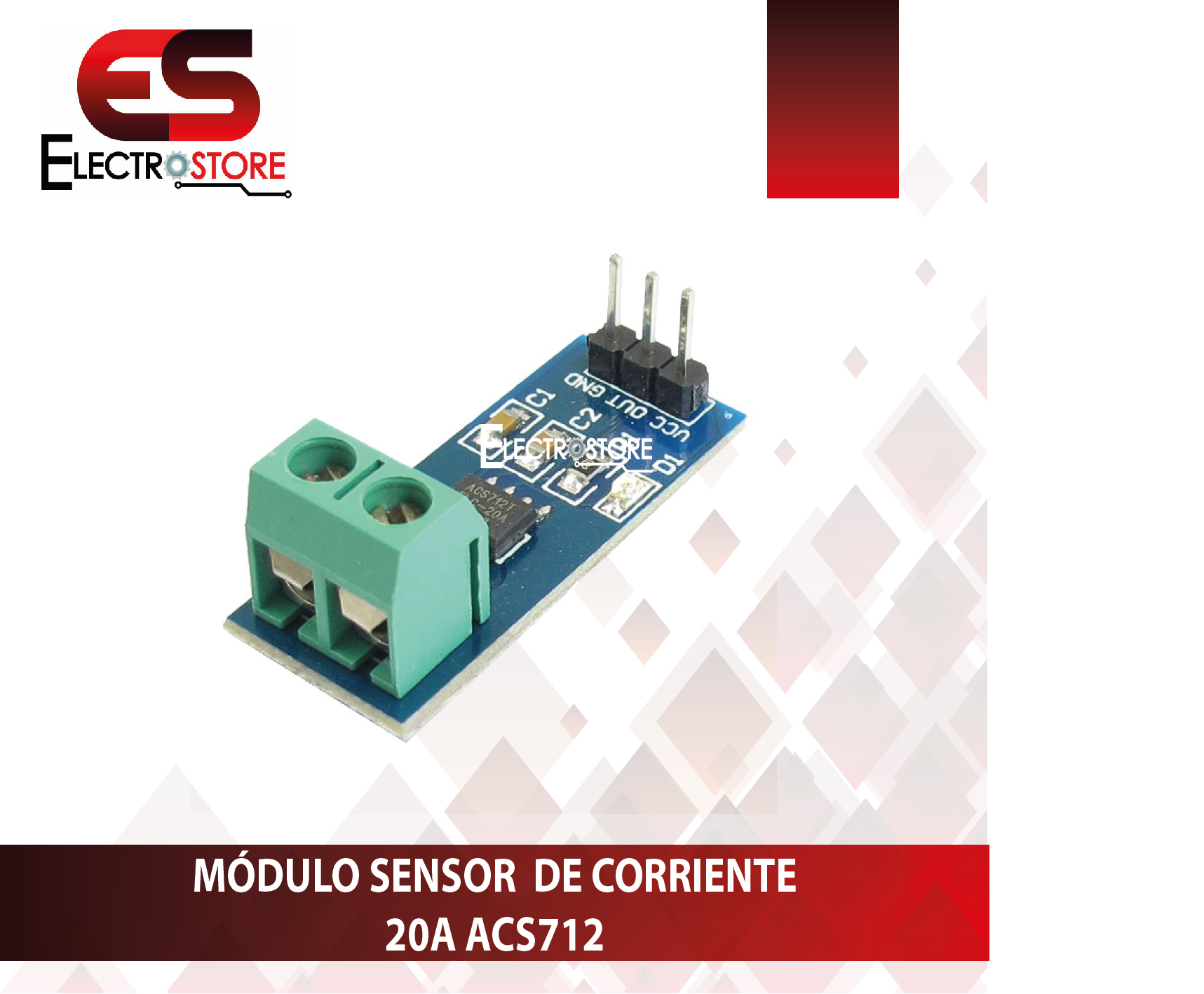

Módulo sensor de corriente ACS712-20A para monitorizar el consumo en tus proyectos de robótica y electrónica.
Este módulo basado en el circuito integrado ACS712 de Allegro MicroSystems permite medir la cantidad de corriente que fluye a través de un circuito de corriente alterna (AC) o corriente directa (DC).
El método es a través de un sensor de efecto hall que provee un voltaje de salida proporcional a la corriente que fluye en el circuito. El trayecto para la medida de corriente es por el interior del circuito integrado y se encuentra aislado del circuito de procesamiento.
Sensor lineal de efecto hall de bajo offset.
Alta precisión de medida debido a la cercanía del sensor de efecto hall al elemento de paso (ambos se encuentran dentro del IC).
Baja resistencia del elemento de paso para una baja disipación de potencia (1.2 mO típico)
Capacidad de sobrevivir a picos de corriente de hasta 5 veces la corriente nominal de operación.
Las terminales del elemento conductor se encuentran aisladas eléctricamente (Hasta 2.1KV) por lo que evita la necesidad de aislamiento externo (optoacopladores).
Amperios en corriente alterna y corriente directa.
Características técnicas:
- Voltaje de salida: 66mV / A
- Voltaje de operación: 4.5V ~ 5.5V
- Salida de voltaje sin corriente: VCC / 2
- Dimensiones PCB: 31 (mm) x 14 (mm)
- 5 µs tiempo de respuesta a una corriente de entrada escalón
- Ancho de banda 80 kHz
- Error Total Salida: 1.5% a 25°C
- Resistencia interna: 1.2 mOhms
- Mínimo voltaje de aislamiento entre pines 1-4 a pines 5-8: 2.1 kVRMS
- Sensibilidad de salida: 66 a 185 mV/A
