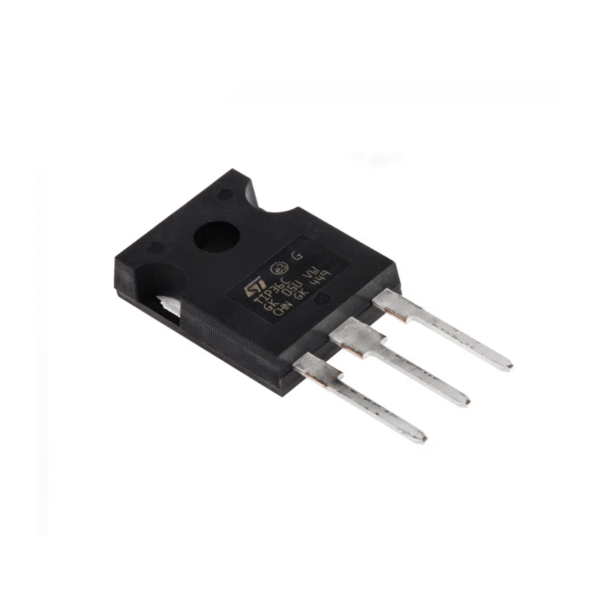

El TIP36C es un transistor de potencia tipo BJT PNP, diseñado para aplicaciones de propósito general y amplificación de audio, donde se requiere una alta corriente de salida y baja caída de voltaje. Destaca por ofrecer una alta ganancia de corriente y un voltaje de saturación muy bajo, lo que mejora la eficiencia en sistemas de conmutación y amplificación.
Este dispositivo puede manejar hasta 25A de corriente continua de colector, con una disipación de potencia de hasta 125W cuando se monta adecuadamente sobre un disipador térmico. Su frecuencia de transición de 3 MHz lo hace adecuado para aplicaciones de baja a media frecuencia.
El encapsulado TO-247 proporciona robustez térmica y mecánica, facilitando su integración en diseños de potencia. Además, soporta un amplio rango de temperatura de operación, desde -65 °C hasta 200 °C, lo que lo hace ideal para entornos exigentes.
-
Tipo: BJT PNP
-
Voltaje colector-base (VCBO): 100 V
-
Voltaje colector-emisor (VCEO): 60 V
-
Voltaje emisor-base (VEBO): 5 V
-
Corriente de colector (Ic): 25 A
-
Frecuencia de transición (ft): 3 MHz
-
Disipación de potencia (Pc, Tc=25 °C): 125 W
-
Rango de temperatura de operación: -65 °C a 200 °C
-
Encapsulado: TO-247
