Descripción:

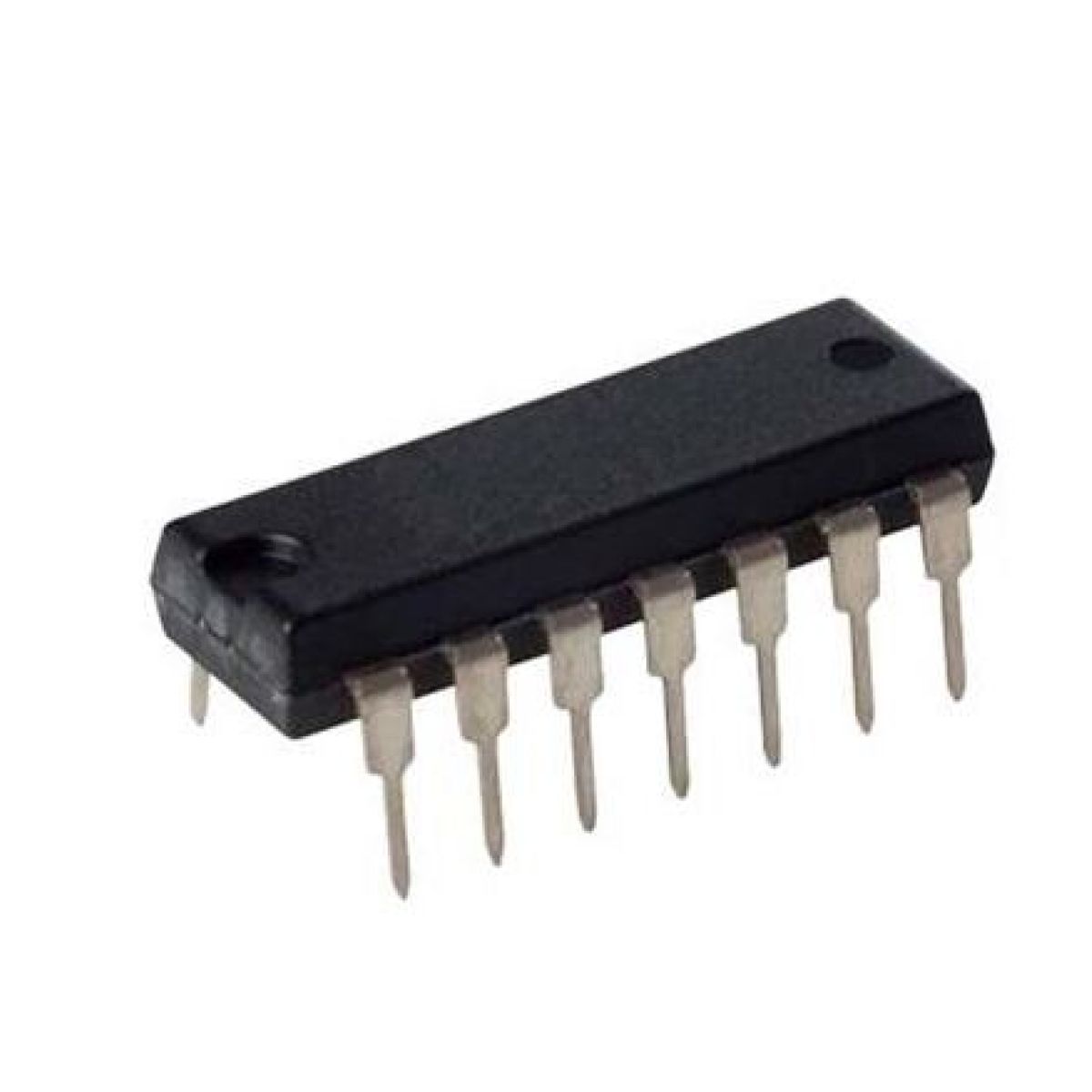

El HD74LS08P es un circuito integrado de compuerta AND cuádruple de 2 entradas, con cuatro compuertas independientes, cada una con dos entradas (A y B) y una salida (Y). La salida será alta solo cuando ambas entradas sean altas; de lo contrario, será baja. Este CI se utiliza ampliamente en electrónica digital para combinar múltiples señales lógicas, crear funciones lógicas complejas e implementar diversas compuertas lógicas en circuitos electrónicos.
Características principales:
- Cuatro compuertas AND de 2 entradas en un solo paquete
- Entradas y salidas TTL
- Bajo consumo de energía
- Retardo de propagación rápido: típicamente 9 ns a VCC = 5 V
- Amplio rango de voltaje de funcionamiento: 4,75 V a 5,25 V
- Alta inmunidad al ruido
Especificaciones técnicas:
- Tipo de paquete: DIP de 14 pines (paquete en línea dual)
- Voltaje de suministro (VCC): 4,75 V a 5,25 V
- Voltaje de entrada (VIN): 0 V a VCC
- Voltaje de salida (VOUT): 0 V a VCC
- Alto voltaje de entrada (VIH): 2 V (mín.) a VCC = 5 V
- Voltaje bajo de entrada (VIL): 0,8 V (máx.) a VCC = 5 V
- Corriente de salida (IOH, IOL): ±4 mA (máx.)
- Corriente de suministro en reposo (ICC): 4 mA (típica) a VCC = 5 V
- Rango de temperatura de funcionamiento: 0 °C a +70 °C
Aplicaciones:
- Puertas lógicas y circuitos lógicos combinacionales
- Procesamiento de señales y manipulación de datos
- Circuitos aritméticos y enrutamiento de datos en sistemas de microprocesadores
- Circuitos de generación y sincronización de relojes
- Circuitos de control e interfaz en electrónica digital
