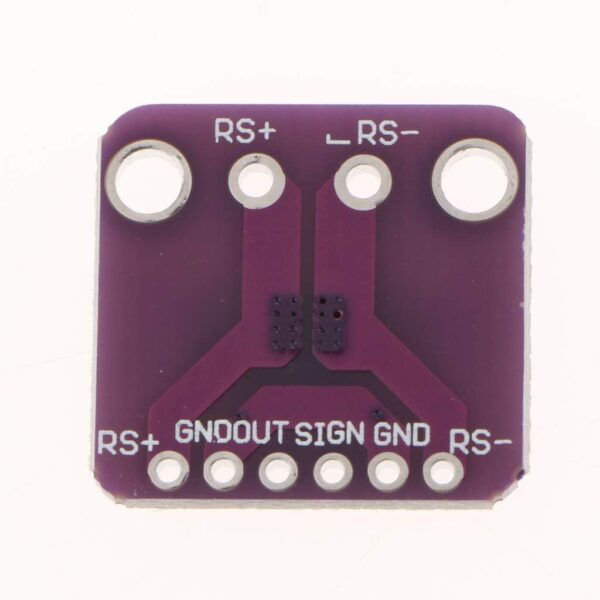

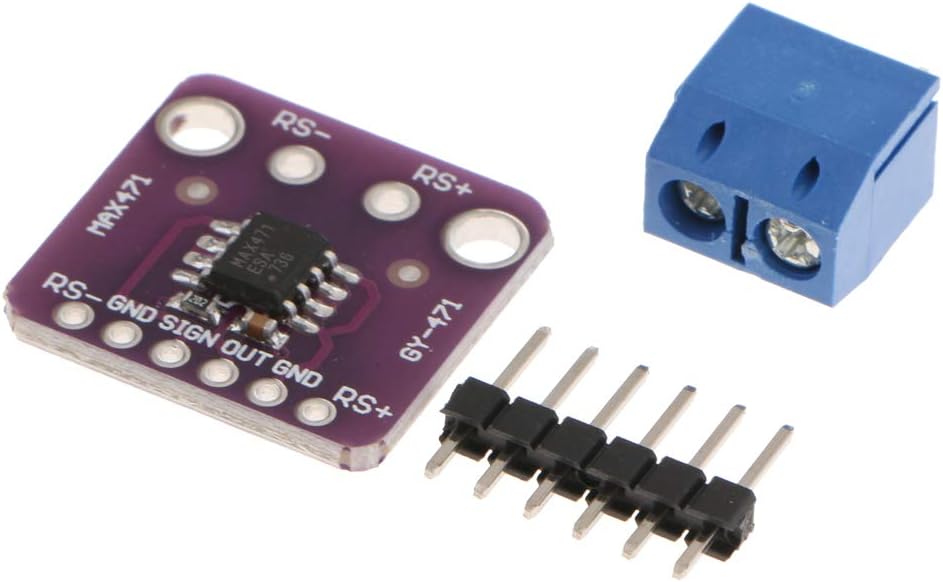

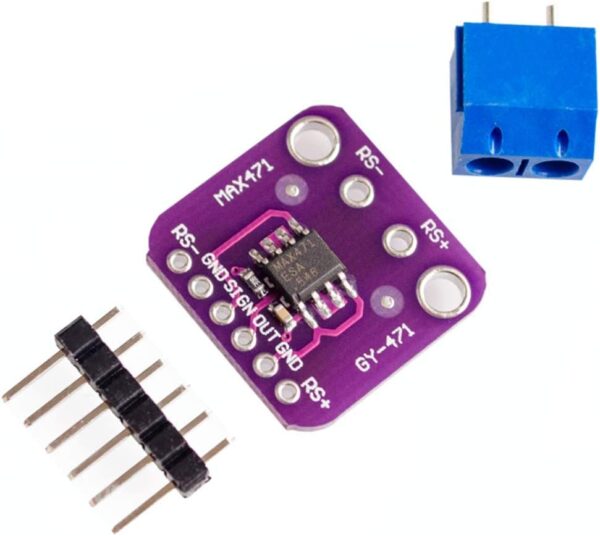

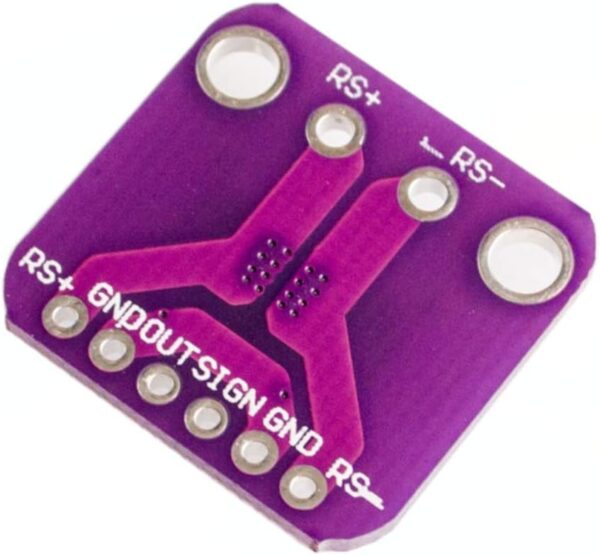

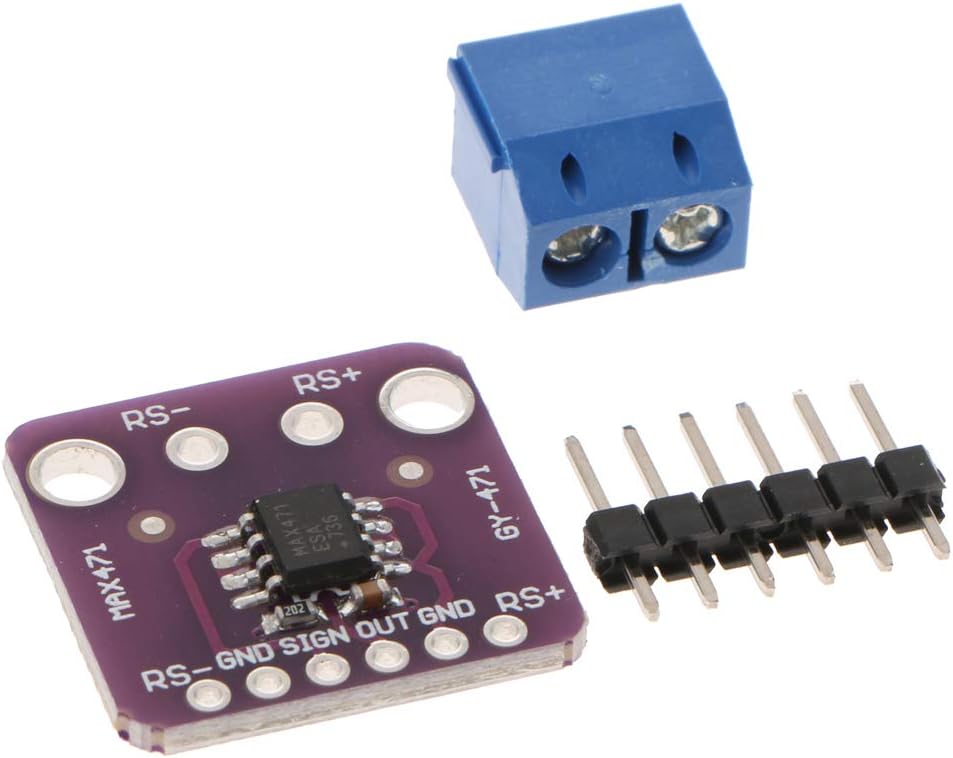

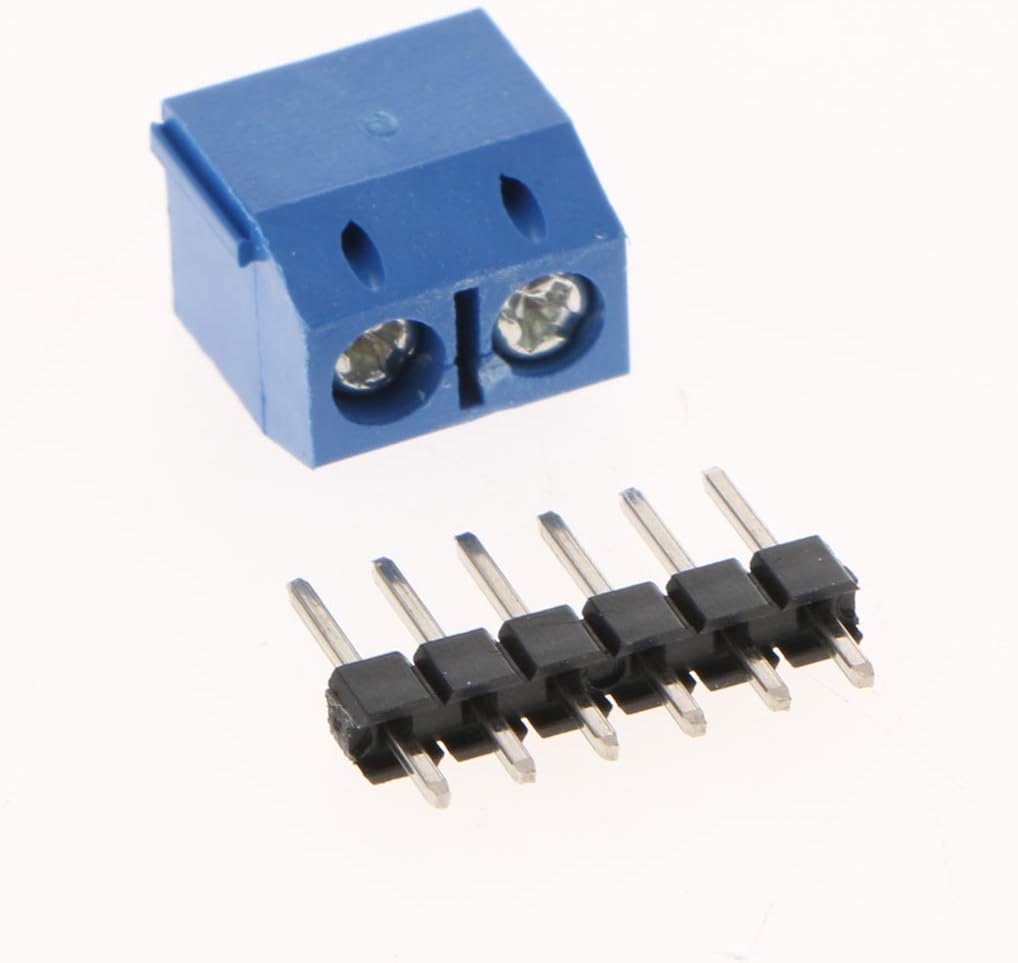

MÓDULO SENSOR DETECTOR DE VOLTAJE 3A MAX471

Descripción:

– Este módulo se puede utilizar para probar la corriente y el voltaje.

– El principio de prueba de voltaje basado en el principio del diseño del divisor de voltaje resistivo puede hacer que el voltaje del terminal rojo de entrada del conector sea 5 veces más pequeño. voltajes de entrada analógica de hasta 5 v, el voltaje de entrada del módulo de detección de voltaje no mayor que 5Vx5 = 25V (si usa sistemas de 3.3V, voltaje de entrada no mayor que 3.3Vx5 = 16.5V). Los chips AVR tienen AD de 10 bits, por lo que este módulo simula una resolución de 0.00489V (5V / 1023), por lo que la tensión mínima del módulo de detección de voltaje de entrada es 0.00489Vx5 = 0.02445V.

– El chip MAX471 en la placa se utiliza para probar la corriente de consumo de la carga.
