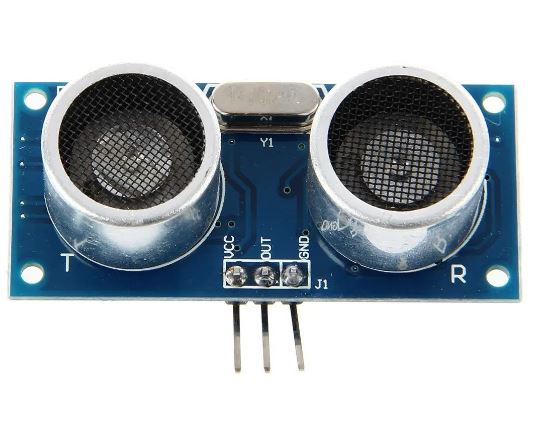

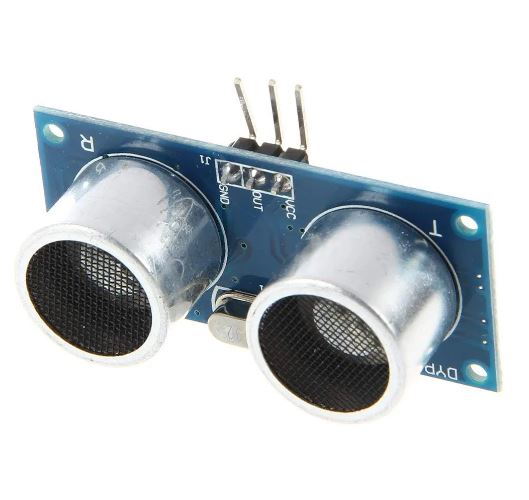

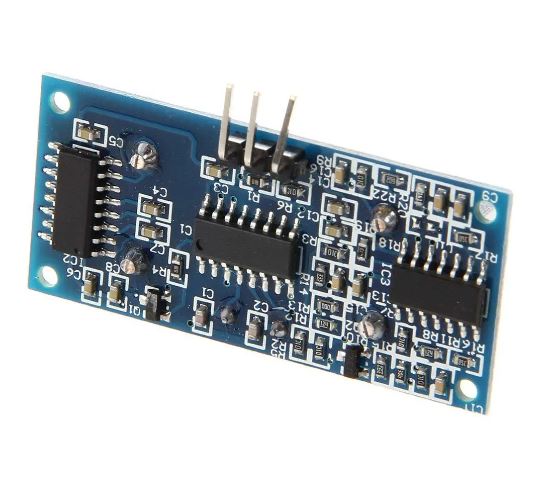

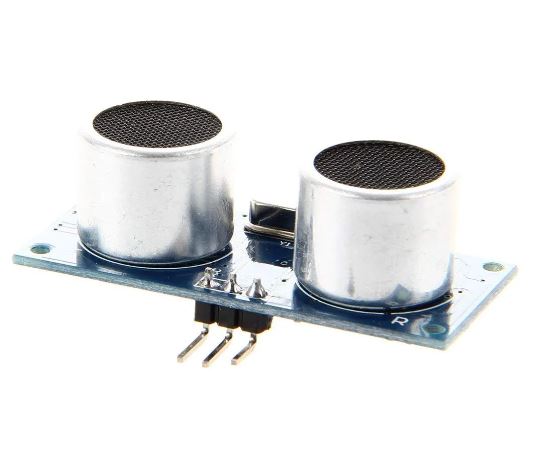

MÓDULO SENSOR ULTRASÓNICO HC-SR03

Con parámetros eléctricos:

Voltaje de funcionamiento DC 5V
Corriente rango de operación de 15mA
Frecuencia de operación 40KHz
Rango de trabajo de 2 cm – 4 m
Resolución de 1 mm
Ángulo de medición de 30 grados
Velocidad de transmisión de la puerta 9600 serie
Ciclo de respuesta de 100 ms
Especificaciones Dimensiones 45 * 20 * 15 mm

B, uso:
El módulo en uso estará ocupado por el puerto IO del microcontrolador, conecte el ‘fuente de alimentación dentro del módulo, una vez cada 50 ms de distancia
Y una desde el pin OUT con cuatro datos de 8 bits, el formato de trama: 0XFF + H_DATA + L_DATA + SUM
1.0XFF: para los datos iniciales para la sentencia.
2.H_DATA: 8 datos de distancia.
3.L_DATA: datos de baja distancia 8.
4. Suma: datos para la efectividad. Su 0XFF + H_DATA + L_DATA = SUM (solo los 8 bits más bajos)
