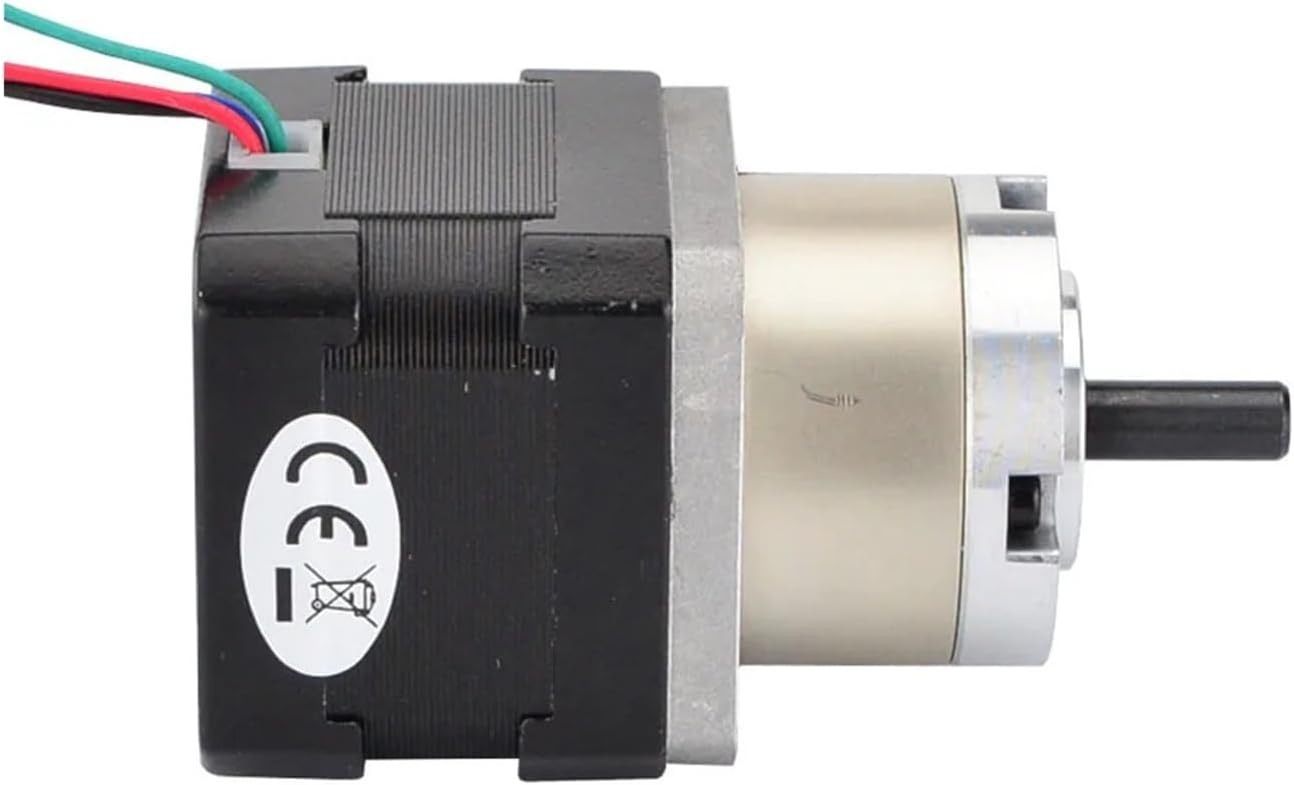

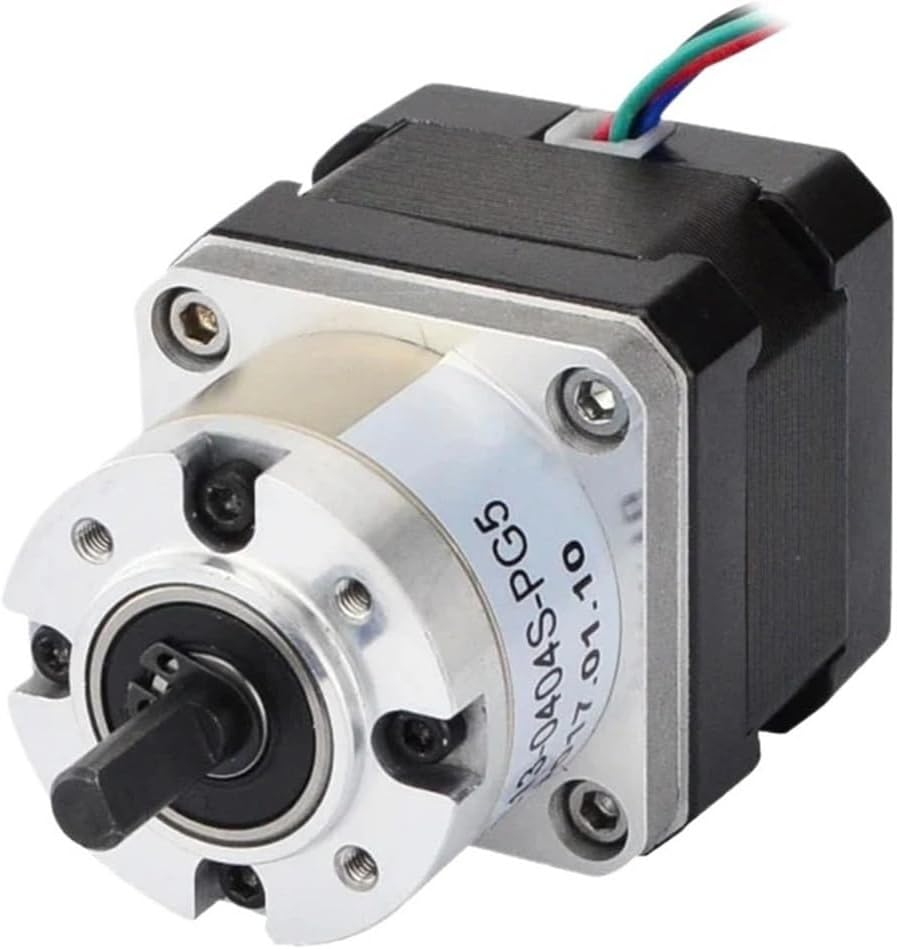

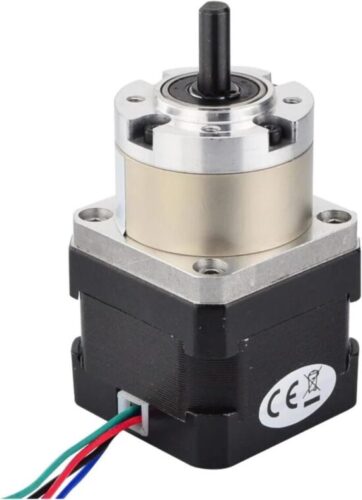

MOTOR A PASOS PAP 200 PASOS 17HS13-0404S-PG5 NEMA 17

Especificaciones eléctricas

Número de pieza del fabricante: 17HS13-0404S-PG5

Tipo de motor: paso a paso bipolar

Ángulo de paso: 0,35 grados

Par de retención sin caja de cambios: 25 Ncm (31,2 oz.in)

Corriente nominal/fase: 0,4 A

Resistencia de fase: 27 ohmios

Inductancia: 28,5 mH ± 20 % (1 KHz)

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario

Relación de engranajes: 5,18: 1

Eficiencia: 90 %

Reacción en vacío: <=3 grado

Torsión máxima permitida: 3Nm(424,83oz.in)

Par de momento admisible: 5Nm(708,06oz.in)

Carga axial máxima del eje: 50N

Carga radial máxima del eje: 100N

Especificaciones físicas

Tamaño del marco: 42 x 42 mm

Longitud del motor: 34 mm

Longitud de la caja de cambios: 27,3 mm

Diámetro del eje: Φ6 mm

Longitud del eje: 18 mm

Longitud de corte en D: 12 mm

Número de clientes potenciales: 4

Longitud del cable: 500 mm

Peso: 380 g
