MOTOR A PASOS PAP BIPOLAR 200 PASOS 7.4V, 0.28 A NEMA 14 POLOLU
3 disponibles
* Por favor selecciona la Bodega para que se habilite el botón de Añadir al carrito
3 disponibles

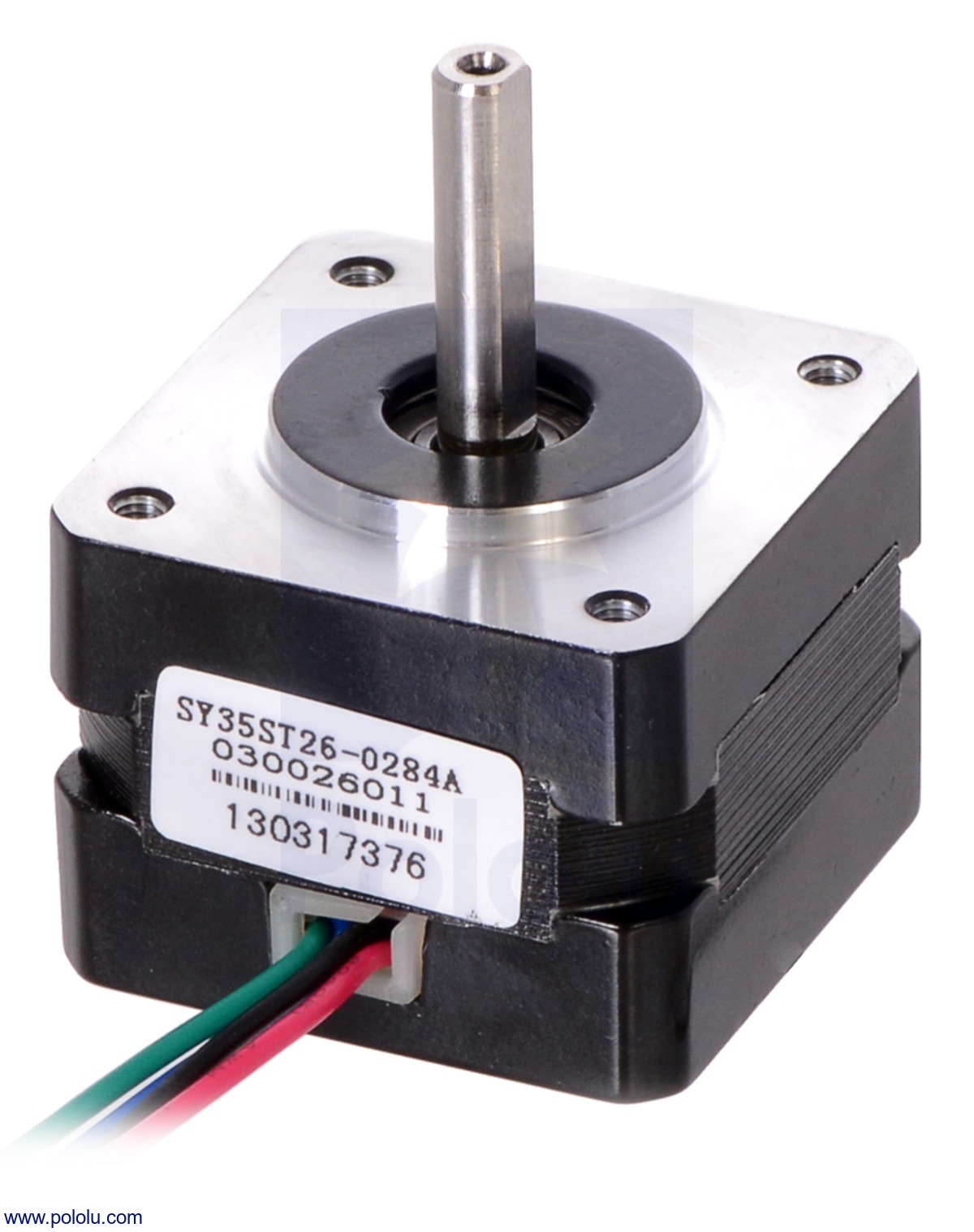

Este motor de paso bipolar híbrido NEMA de 14 tamaños tiene un ángulo de paso de 1,8o (200 pasos/revolución). Cada fase extrae 280 mA a 7,4 V, lo que permite un par de retención de 650 g-cm (9 oz-in).
Descripción
Visión general
Este motor de paso bipolar híbrido tiene un ángulo de paso de 1,8o (200 pasos/revolución). Cada fase extrae 280 mA a 7,4 V, lo que permite un par de retención de 650 g-cm (9 oz-in). El motor tiene cuatro cables codificados por colores terminados con cables desnudos: negro y verde se conectan a una bobina; rojo y azul se conectan al otro. Puede ser controlado por un par de puentes H adecuados (uno para cada bobina), pero recomendamos usar un controlador de motor paso a paso bipolar o uno de nuestros controladores de motor paso a paso Tic. En particular, los Tics facilitan el control porque soportan seis interfaces diferentes (USB, serie TTL, I2C, RC, voltajes analógicos y codificador de cuadratura) y son configurables a través de USB con nuestra utilidad de configuración gratuita.
|
|
 |
| Los cables bipolares del motor paso a paso se terminan con cables desnudos. |
|---|
 |
| Diagrama de cableado del motor paso a paso bipolar. |
|---|
Nuestro cubo de montaje universal de 5 mm se puede utilizar para montar objetos en el eje de salida de 5 mm de diámetro del motor paso a paso, y nuestro soporte de aluminio NEMA 14 ofrece una variedad de opciones para montar este motor paso a paso en su proyecto.
Especificaciones
- Tamaño: 35 mm cuadrados a 26 mm, sin incluir el eje (NEMA 14)
- Peso: 130 g (4.5 oz)
- Diámetro del eje: 5 mm «D»
- Pasos por revolución: 200
- Corriente nominal: 280 mA por bobina
- Grado de tensión: 7.4 V
- Resistencia: 26o por bobina
- Par de retención: 650 g-cm (9 oz-in)
- Inductancia: 19,2 mH por bobina
- Longitud del cable: 30 cm (12″)
- Eje de salida soportado por dos rodamientos de bolas
Dimensiones

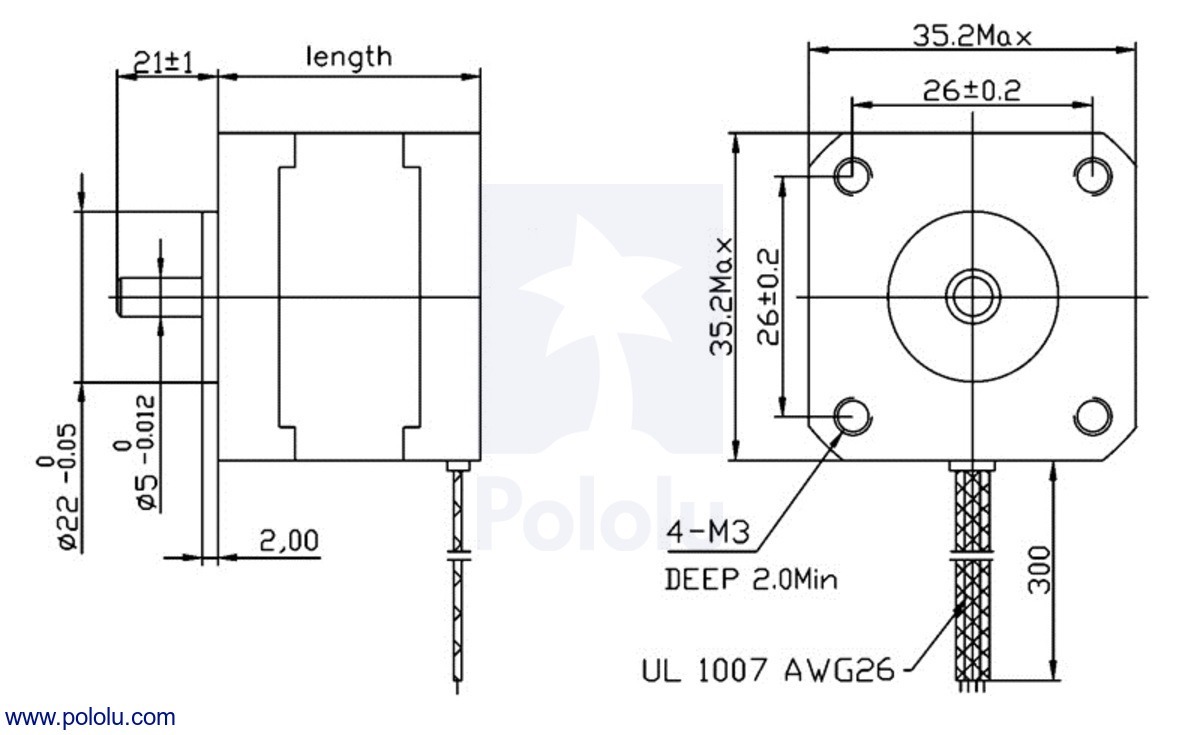

El diagrama siguiente muestra las dimensiones del motor paso a paso en mm. La dimensión etiquetada «longitud» es de 26 mm. El eje D de salida tiene una longitud de 21 mm y un diámetro de 5 mm con una sección aplanada por 0,5 mm. Este eje funciona con nuestro buje de montaje universal de 5 mm.
 |
 |
| El interior de un motor paso a paso bipolar (tamaño SOYO NEMA 14). |
|---|
Aplicaciones de motores paso a paso
Los motores paso a paso se utilizan generalmente en una variedad de aplicaciones donde el control preciso de la posición es deseable y el costo o la complejidad de un sistema de control de retroalimentación es injustificado. Aquí hay algunas aplicaciones donde los motores paso a paso se encuentran a menudo:
- Impresoras
- Máquinas CNC
- Impresoras/máquinas de prototipos 3D (por ejemplo, RepRap)
- Cortadores láser
- Recoger y colocar máquinas
- Actuadores lineales
- Discos duros
