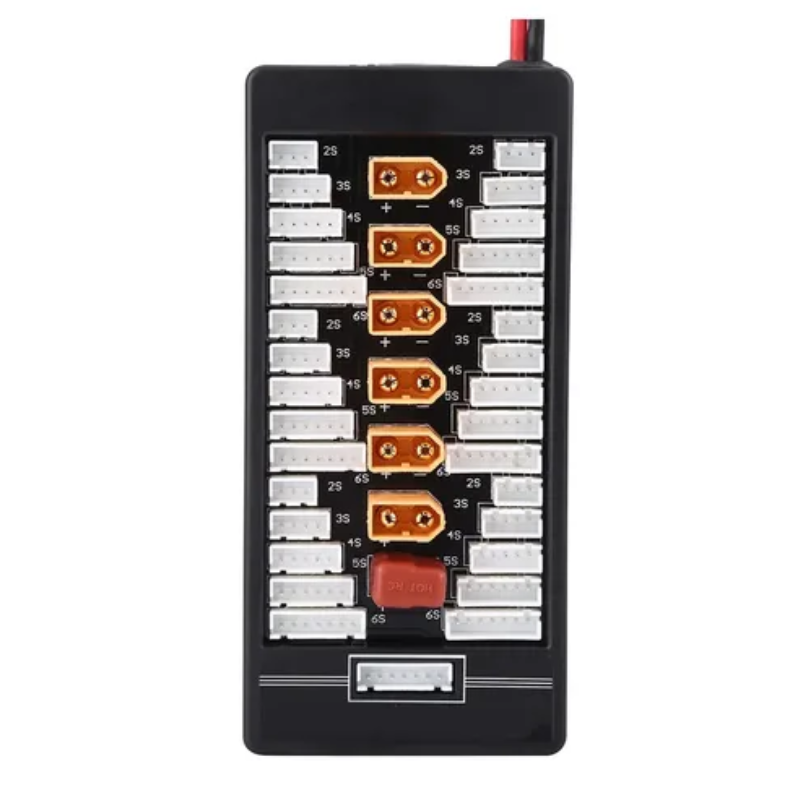

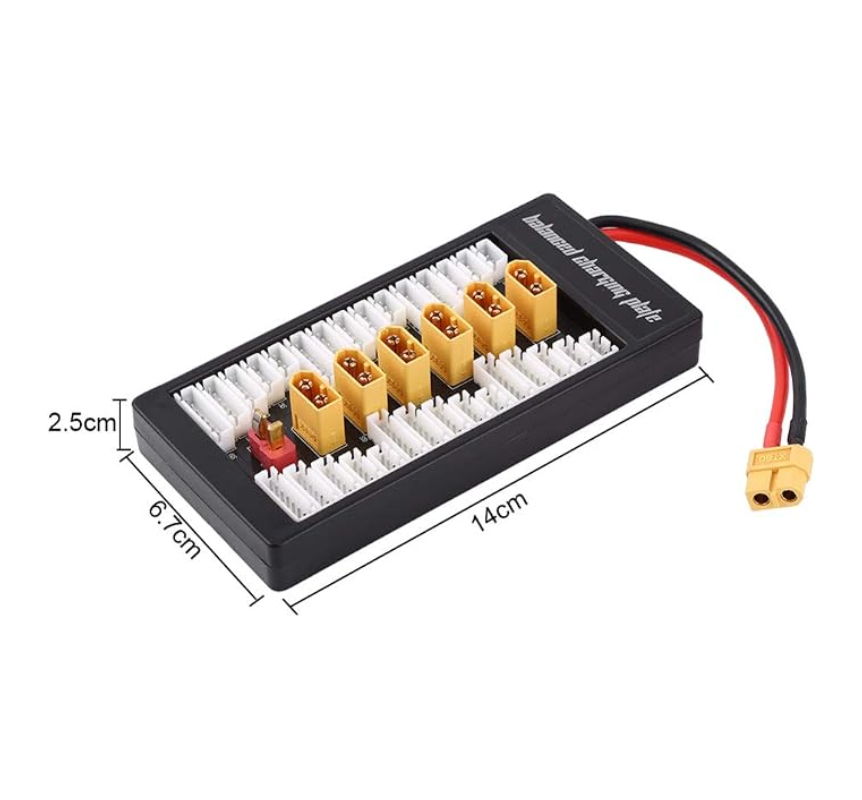

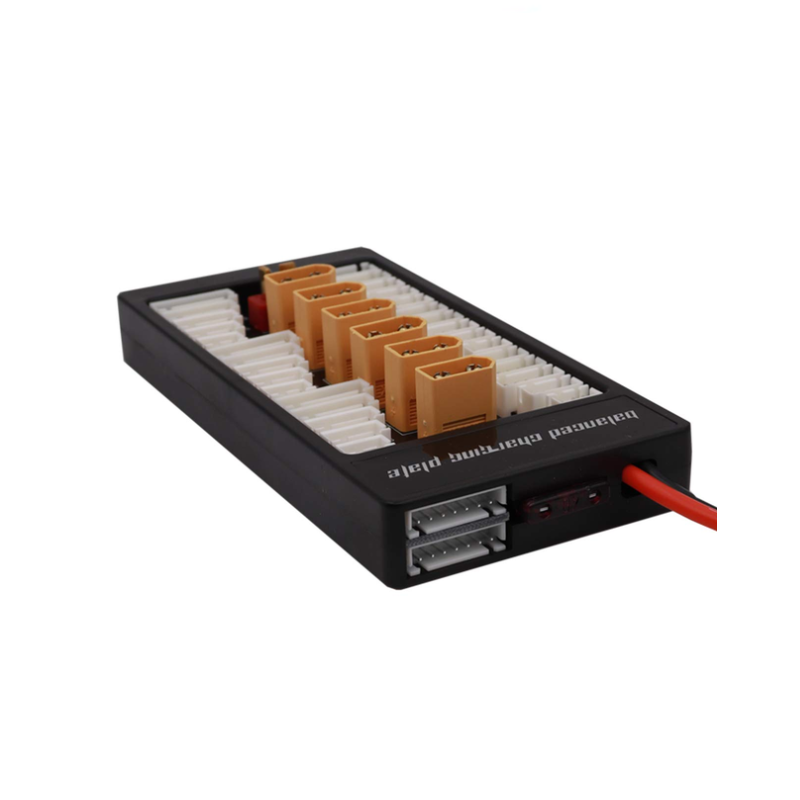

PLACA PARA CARGADOR BATERÍAS LIPO (EN PARALELO) B6 2S-6S (PLUGS XT-60)
CBL0018
CBL0018
$17.99
6 disponibles
* Por favor selecciona la Bodega para que se habilite el botón de Añadir al carrito
Aplicaciones.
Carga simultánea de baterías LiPo, LiFe y Li-ion.
Carga paralela de paquetes de baterías 2S–6S.
Aplicaciones en modelismo y sistemas RC.
Optimización de procesos de carga balanceada.
Descripción
Placa de carga paralela diseñada para conectar y cargar simultáneamente múltiples baterías de litio mediante un cargador balanceador compatible. Permite realizar la carga de hasta 6 baterías de 2S a 6S en paralelo, facilitando la gestión de múltiples paquetes de baterías y reduciendo el tiempo total de carga.
Su diseño incorpora conductores de alta capacidad de corriente y un sistema de protección mediante fusible, proporcionando una solución práctica para aplicaciones de radiocontrol (RC), modelismo y sistemas de baterías de litio.
Características principales
Cable de salida balanceado de silicona 20 AWG.
Cable principal de entrada de silicona flexible 14 AWG, con capacidad térmica de hasta 200 °C (392 °F).
PCB FR-4 de 1,6 mm de espesor con cobre de 2 oz, diseñada para soportar corrientes de hasta 30 A.
Incorpora fusible de protección de 40 A contra cortocircuitos.
Permite la carga balanceada simultánea de hasta 6 baterías de litio con la misma configuración de celdas.
Compatible con baterías 2S, 3S, 4S, 5S y 6S.
Permite conectar hasta 3 placas en paralelo, posibilitando la carga simultánea de hasta 18 paquetes de baterías compatibles.
Favorece una distribución equilibrada de la carga entre las baterías conectadas.
Compatible con baterías de tecnologías LiPo, LiFe y Li-ion, según la configuración admitida por el cargador.
Diseñada para optimizar el proceso de carga de múltiples paquetes de baterías.
Especificaciones técnicas
Especificación
Detalle
Tipo
Placa de carga paralela
Aplicación
Carga simultánea de baterías de litio
Configuración
2S–6S
Corriente máxima del PCB
30 A
Fusible
40 A
Cable principal
Silicona 14 AWG
Cable balanceador
Silicona 20 AWG
PCB
FR-4, 1,6 mm
Tipo de conector
XT60 / T-Plug
Material
Metal
Peso
5,40 oz (aprox. 153 g)
Categoría
Accesorio RC
Compatibilidad
Compatible con cargadores balanceadores que dispongan de conexión adecuada para carga paralela, incluyendo modelos de la serie iMAX B6/B8, UN A6 y otros equipos con interfaz de balanceo compatible.
Modo de uso
Conectar el cable 6S entre el puerto de balanceo del cargador y el puerto de balanceo de la placa.
Conectar el terminal de alimentación de la placa a la salida principal del cargador.
Conectar las baterías a los conectores correspondientes de la placa.
Conectar primero los conectores de balanceo y posteriormente los terminales principales de alimentación.
Verificar que todas las baterías conectadas tengan la misma configuración de celdas y características compatibles antes de iniciar la carga.
